一、 产品功能、背景及市场介绍

1）产品功能：

开车防睡提醒器是一种主要利用电子平衡原理的电子装备。用来防止人们在正常生活、学习、开车中出现打瞌睡现象。一旦人们在做事过程中犯困，头部向前倾斜，就会发出提示报警声。

2）产生背景：

我国近几年特大交通伤亡事故中，由于疲劳驾驶而造成的约占40%左右，对安全行车构成了严重威胁,根据美国汽车交通安全基金会的一项调查表明：疲劳驾驶在美国的交通事故死亡事件中占据21%的比例，可见疲劳驾驶占交通事故的比例是非常之高的。

3）市场环境：

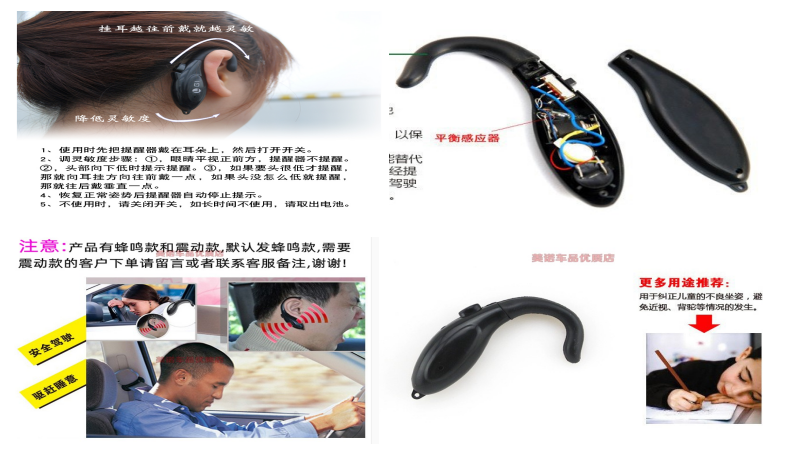

市面上开车防睡提醒器大多为警示报警音如下图所示，无法定制语音，电路结构比较简陋粗糙，无法个性化定制（比如：加入光敏元件来定制白天黑夜的报警频率）,如下图市面上常见的一款产品。

从市面上产品的内部情况来看：

1、电路结构粗糙简单，基本没有PCB板，都是直接飞线，产品使用寿命受较大影响；

2、仅仅是蜂鸣器报警，没有语音报警功能，用户体验差；

3、内部没有硬件感知白天黑夜，使用上不够灵活，无法个性化设置报警的频率。

二、 WT588F02B基本功能、特点及应用框图

1、WT588F02B的应用特点

1）16位DSP语音芯片、32Mhz内部振荡；

2）工作电压2.0~5.5V；建议电压：2.2~4.0V（由于串口使用TTL电平通信）

3）16bit的PWM输出，可直接驱动8R 0.5W喇叭；

4）支持6K~32Khz的WAV文件，以及MIDI文件；

5）客户可以通过配套下载测试板在线更换芯片内部语音内容；

6）芯片内部有256K byte 的存储空间，可以做掉电记忆功能、数据存储等功能（可扩展给用户MCU做缓存空间）；

7）芯片主控程序和内置存储数据均可擦除再烧写；

8）低电压检测功能，可以设置当电压低于某一个值，做出相应提示；

9）UART通讯协议、9600波特率。

应用框图

传感器的信号：一些开关量的感应器例如：切斜度检测开关、震动检测开关等。

MCU单片机：可以和WT588F02B进行一些通讯，实现方式灵活多样，常用的UART、一线、两线等。

无线信号接收模组：应用在需要远距离和WT588F02B通讯的场合，常用的有EV1527协议等。

三、 具体应用案例

下面我们以应用实例：WT588F02B开车防睡提醒器设计方案直观的呈现：

1）开车防睡提醒器方案概述

通过光电阻来区分白天黑夜（通过RP1可校准灵敏度）可个性化定制报警频率、报警声音，通过倾斜检测开关来判断司机是否疲劳驾驶，从而播放定制语音或者震动。

2）原理图

BOM表格

3）应用案例框架图

工作原理：当光敏检测黑夜时，会给信号WT588F02B会增加报警的频率，以防止夜间行车安全。当光敏检测白天时，会给信号WT588F02B适当减小报警的频率。在报警时，播放的是一段语音和振动器一起动作。
