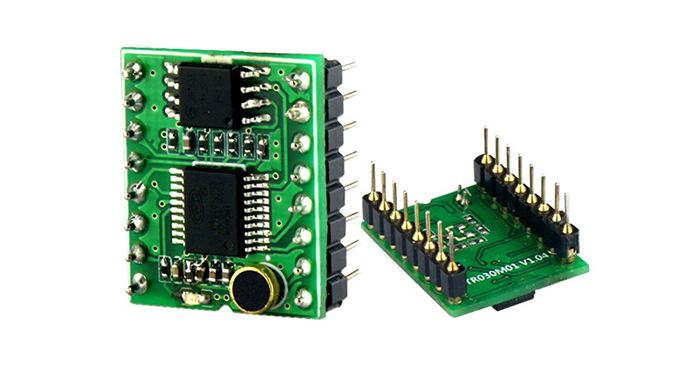

WT2000 B02录放音模块

产品特征: WT2000 B02是一款功能强大的新型高品质MP3录音模块,从多方位满足客户的要求。它可以使用文件夹分类,指定文件名播放和指定索引序号播放两种播放方式,可以更灵活组织你的音频文件。同样也可以在指定文件夹内按照文件名录音或者按照索引序号录音和播放,并且可以指定删除任何一个文件。具有读取存储器状态和存储器容量查询等功能,让你随时知道你的存储器状态,使用更灵活。
全国服务热线

13602445256

功能概述/PRODUCT INTRODUCTION

1.支持WAV、WMA、MP3高品质音频格式播放,声音优美。
2.48KHz采样率、32~128Kbps比特率的MP3格式高品质录音。
3.使用内置存储器或者外挂U盘作为存储器,最大支持32G内存和32G U盘。
4.具备3种录音方案,麦克风、线路录音、双声道录音。
5.支持长达22个字符的长文件名录音方式。
6.持续录音时间可达3个月。
7.采用FAT和FAT32文件系统。
8.PC机可通过USB接口自由更换内部存储器的音频内容。
9.支持USB声卡功能。
10.使用UART异步串口通讯,通用标准接口协议,控制更灵活方便。
11.内置1W功放,直接驱动8欧姆/1W喇叭,声音洪亮,32级可调音量。
12.DC 5V供电。
13.上电初始化反应时间3s。


管脚布局




管脚介绍


管脚号

管脚名称

类型

功能描述

1

RESET/P35

I

IO口(暂时未使用)

2

P13

IO

IO口

3

SPK+

AO

喇叭接线端

4

SPK-

AO

喇叭接线端

5

DACR

IO

DAC右声道输出

6

DACL

IO

DAC左声道输出

7

AUX_L

IO

AUX录音音频信号左声道输入端

8

AUX_R

IO

AUX录音音频信号声道输入端

9

MIC/P03

AI

麦克风接线端/线路录音输入端

10

GND

PWP

电源

11

P14

I/O

IO口(暂时未使用)

12

TXD

O

UART异步串口数据输出端

13

RXD

I

UART异步串口数据输入端

14

IR/P07

I/O

I/O口(暂时未使用)

15

ADC_KEY

I

ADC按键连接暂时未使用

16

VCC33

PWP

LDO 3.3V电源输出端。

17

BUSY

I/O

忙信号

18

VDD50

PWP

模块电源端

19

DM

IO

USB数据端DM

20

DP

IO

USB数据端DP




应用范围


应用功能
1)电饭煲-语音导航
2)电磁炉-语音导航
3)电冰箱-语音导航
4)无线广播设备-实时对讲方案
5)多媒体教学设备-实时对讲方案
6)网络收音机-流媒体方案
7)电子导航系统-流媒体方案
8)发声医疗设备

-流媒体方案

9)电梯报层器、语音提示器等周边产品-远程下载方案
10)智慧家居,智慧城市,智慧畜牧等-远程下载方案
11)交通,井下定位、报警-远程下载方案
12)智能充电设备(充电宝、充电桩等)-远程下载方案
13)录音笔-录音方案
14)录音对讲机-录音方案
