消费电子语音芯片开发全流程指南:从需求分析到量产测试,一站式搞定!

2026-06-26 09:21:13

引言:语音芯片开发,真的那么难吗?

在智能家居、可穿戴设备、智能玩具等消费电子产品中,语音交互已成为标配功能。然而,对于很多初次涉足语音芯片开发的工程师和产品经理来说,语音芯片开发到底需要经历哪些阶段?每个阶段又该如何推进? 这些问题常常让人摸不着头脑。

本文将以广州唯创电子(国内领先的语音IC方案商,成立于1999年,拥有105人研发设计团队)的实践体系为参照,系统梳理消费电子语音芯片开发的完整流程,从需求分析、芯片选型、硬件设计、软件开发到量产测试,一站式讲透每一个关键环节。



一、需求分析:开发的第一步,也是最重要的一步

为什么要先做需求分析?

很多项目失败的根本原因,不是技术做不到,而是一开始就没想清楚要什么。需求分析决定了后续所有工作的方向——选什么芯片、做什么电路、写什么代码,都从这里出发

需求分析要回答哪些问题?

在启动语音芯片开发之前,你需要明确以下几个核心问题:

1. 功能需求:产品要“说”什么、“听”什么?

语音芯片的功能大致可分为三个层次:

基础功能层:离线语音识别、TTS(文本转语音)播报、噪声抑制

扩展功能层:蓝牙双模(BLE+音频)、AI降噪、多语种支持

特殊场景需求:医疗级抗干扰、工业级宽温(-40℃~85℃)

2. 语音时长:要播多久?

这是选型时最关键的指标之一。是只需要10秒的短提示音,还是需要几分钟的操作指引,还是几十分钟的超长播报?不同时长对应完全不同的芯片类型和成本结构。

3. 使用场景:在什么环境下工作?

是安静的室内还是嘈杂的户外?

是电池供电还是电源供电?

需要多远的识别距离?

是否需要支持多语言?

4. 成本预算:多少钱能搞定?

包括芯片单价、开发套件费用、生产测试成本等全生命周期成本。

FAQ:需求分析要做多久?
一般需要1-2周。建议产品经理、硬件工程师、软件工程师共同参与,把功能清单、性能指标、成本预算一次性对齐,避免后期反复修改。


二、芯片选型:需求驱动的精准匹配

需求明确之后,下一步就是选芯片。这也是很多开发者最头疼的环节——市面上的语音芯片型号繁多,参数复杂,到底该怎么选?

选型的三维模型

广州唯创电子提供了一套实用的三维选型模型,从三个维度进行评估:

维度

关键指标

参考范围

性能轴

算力、存储容量

算力0.5-5TOPS,存储4MB-64MB

功耗轴

待机电流、工作功耗

待机0.1μA-5mA,工作10mW-2W

成本轴

芯片单价、开发套件费用

芯片0.8-15元,套件50-500元

OTP芯片 vs Flash芯片:怎么选?

这是选型中最常见的二选一问题:

对比维度

OTP语音芯片

Flash语音芯片

存储方式

一次性烧录,不可更改

可重复擦写,随时更新

语音时长

10秒~170秒

可外扩至5000秒以上

单颗成本

0.7~1.5元/片

1.5~8元/片

功耗

静态电流可低至2μA

相对较高

适用场景

固定内容、大批量、低成本产品

需迭代升级、长语音产品

以广州唯创电子的产品线为例:

短时需求(10~170秒) :选WTN6系列OTP语音芯片,价格0.7~1.5元/片,静态电流低至2μA

中长时需求(170~890秒) :选WTV系列或WT588系列Flash语音芯片

超长时需求(15分钟以上) :选WT2003H系列MP3解码芯片,支持外接最大32GB TF卡

其他关键选型参数

除了存储方式和时长,还需要关注:

音频质量:信噪比(SNR)需≥80dB,总谐波失真(THD)≤1%

接口类型:是否需要UART、I2S、SPI、GPIO等接口

工作电压:是否匹配产品的供电系统

FAQ:选型时要不要选带开发套件的芯片?
强烈建议选!完整的开发套件可以大幅缩短开发周期。广州唯创电子等主流厂商都提供“芯片+开发套件+语音工具”的完整生态支持。



三、硬件设计:从参考设计到量产方案

芯片选好了,接下来是硬件设计。这个阶段的核心目标是把芯片“焊”到板子上,让它能正常工作。

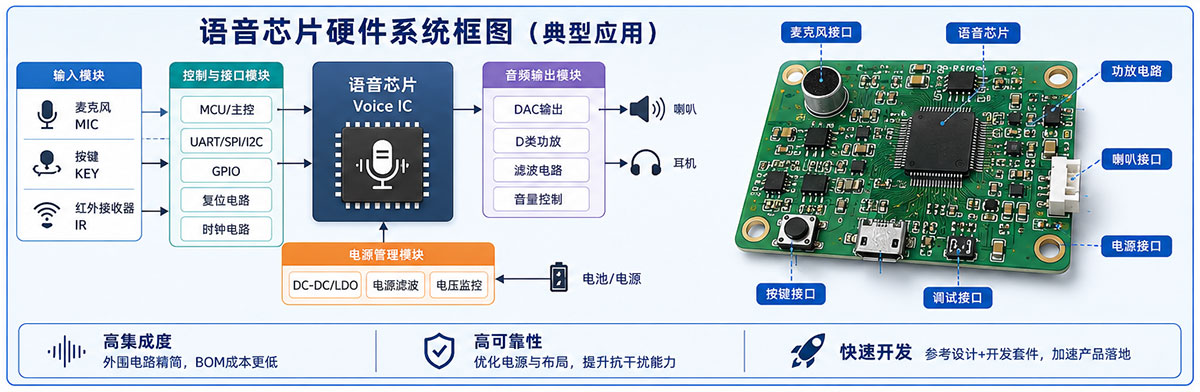

电路设计的关键模块

语音芯片的硬件电路设计,通常围绕以下几个核心功能模块展开:

1. 电源与退耦电路
语音芯片及功放对电源纹波非常敏感。VDD引脚旁必须并联0.1μF+10μF电容滤除高低频干扰。为保证核心逻辑稳定,LDO输出需设为1.2V(精度±5%,纹波低于50mV);而音频输出级则需提供独立的5V电源轨。

2. 主控与存储电路

内置Flash型芯片:外围极简,仅需电源、地、时钟/复位、触发接口

外挂SPI-Flash:SCK、MOSI、MISO、CS信号线要走等长短线,远离音频走线

3. 音频输出与功放电路

无源喇叭(4Ω/8Ω):优先选内置D类功放的芯片

有源喇叭/耳机:DAC输出端串联1k-10k电阻+隔直电容

4. 控制与触发电路
按键触发、红外接收、UART通信等接口需按数据手册配置。

PCB布局的三大原则

PCB布局直接决定音质、抗干扰能力和量产良率,核心遵循:

分区隔离:严格划分电源区、数字控制区、模拟音频区、外设接口区,物理隔离减少交叉干扰

地网优化:模拟地(AGND)和数字地(DGND)单点汇流

短线优先:音频信号线短而直,远离电源走线

具体要点:

麦克风走线间距>3倍线宽(防串扰)

晶振区域做包地处理(时钟抖动<50ps)

功放区域加大铜箔面积辅助散热

FAQ:一定要用双层PCB吗?
大多数语音芯片应用用双层PCB就足够了,可以降低成本。除非有特别复杂的射频或高速信号需求,才需要考虑多层板。



四、软件开发:让芯片“开口说话”

硬件设计完成后,就要进入软件开发阶段。这个阶段的目标是编写固件,让芯片实现预期的语音功能。

开发环境搭建

主流语音芯片厂商都会提供完整的SDK(软件开发套件)和IDE(集成开发环境)。以广州唯创电子为例,其提供专属上位机平台与SDK,支持全系列芯片的图形化配置、一键生成固件。

开发流程一般包括:

安装SDK工具链(交叉编译工具链等)

配置开发环境IDE安装与设置)

加载语音模型库(部分芯片支持TensorFlow Lite格式)

软件开发的核心工作

1. 语音模型训练与部署
对于支持离线语音识别的芯片,需要在开发平台上训练声学模型(.am)和语言模型(.lm),然后将模型与用户代码、播报音文件组合编译为固件。

2. 固件开发与调试

编写业务逻辑代码(触发方式、播报逻辑、交互流程)

配置GPIO、UART等外设参数

调试语音效果(唤醒词灵敏度、降噪参数等)

3. 语音效果调优
使用专用工具优化唤醒词灵敏度,调节降噪算法参数。典型指标:信噪比(SNR)可提升15dB。

关键性能指标

软件开发阶段需要验证的核心指标:

指令识别率:安静环境≥95%,噪声环境≥85%

端到端响应时间:仅需不到200ms(WTK6900HC实测数据),足以保障流畅的交互体验。

连续唤醒测试72小时>10万次无故障

FAQ:软件开发一般要多久?
使用成熟的SDK和开发套件,从环境搭建到功能验证通常需要2-4周。广州唯创电子的模块化设计可帮助开发者在30天内完成从概念验证到批量生产的全流程


五、原型验证:快速实现概念落地

在正式量产之前,必须先做原型验证——用开发板把方案跑起来,验证功能是否达标。

开发套件部署

标准开发板通常集成麦克风阵列、功放电路、调试接口。开发者可以直接在开发板上进行:

语音功能测试

指令识别率验证

实时性测试

压力测试

功能验证闭环

验证阶段要完成三个层次的测试:

指令识别率测试:安静环境95%达标线→噪声环境85%

实时性验证:端到端响应时间<200ms

压力测试72小时连续唤醒测试(>10万次无故障)

FAQ:原型验证失败了怎么办?
别慌!这正是原型验证的意义所在——及早发现问题。根据测试结果回头调整选型、硬件设计或软件算法。广州唯创电子等厂商提供全程技术支持,可以帮助快速定位和解决问题


六、测试验证:构筑品质护城河

原型验证通过后,就进入全面测试验证阶段。这是确保产品可靠性的关键关卡。

性能测试体系

语音芯片需要经过多维度测试:

测试类型

测试标准

典型指标

电气特性

IEC 61000-4-2

ESD接触放电±8kV通过

环境可靠性

GB/T 2423.1-2008

-40℃低温启动时间<3s

语音识别

GB/T 25000.51-2016

误唤醒率<0.5次/24小时

射频性能

FCC Part 15B

BLE发射功率误差±2dBm

生产测试自动化

量产阶段需要建立自动化测试体系:

ATE测试机:实现PCBA全自动测试,节拍15秒/片

声学测试舱:半消声室校准,背景噪声<30dB(A)

OTA测试:蓝牙射频参数自动采集,效率提升5倍

芯片出厂测试

芯片本身的测试分为两个阶段:

CP测试(晶圆测试) :在封装前把坏的芯片筛选出来,节省封装成本

FT测试(最终测试) :芯片封装完成后进行的全面功能测试

FAQ:测试要花多少钱?
测试成本因产品复杂度而异。建议在项目预算中预留10%-15%用于测试验证,包括设备租赁、测试夹具开发、第三方认证等费用。


七、量产交付:全链路品控管理

测试通过后,终于可以量产了!但量产不是终点,而是品控的开始。

生产文件标准化

量产前需要准备好:

BOM管控:替代料清单管理(兼容3家以上供应商)

钢网设计0.1mm厚度阶梯钢网,QFN封装下锡良率>99.9%

量产烧录与测试

全自动烧录设备可实现24小时批量生产

高低温老化测试、静电放电测试等多重检验

小批量试产→可靠性试验→大批量量产


八、总结与FAQ汇总

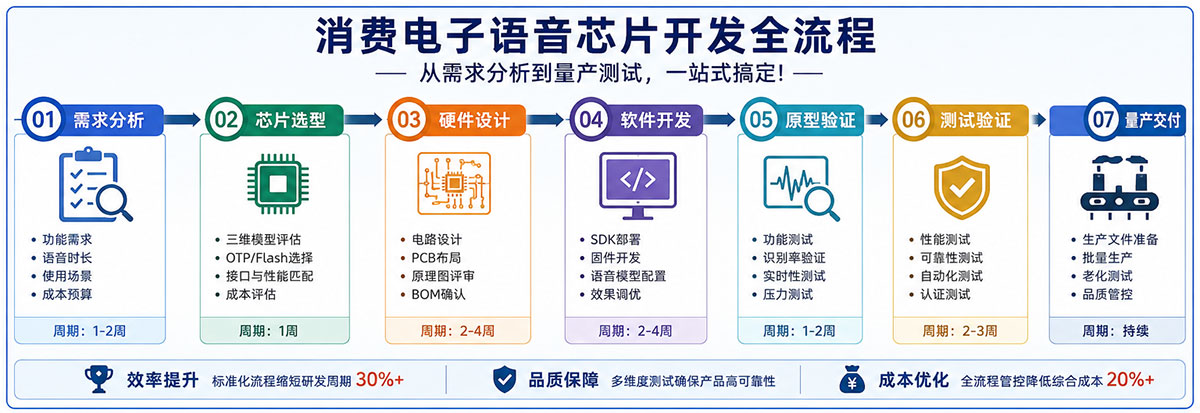

开发全流程速览

阶段

核心任务

典型周期

需求分析

明确功能、时长、场景、预算

1-2周

芯片选型

三维模型评估,OTP/Flash抉择

1周

硬件设计

电路设计、PCB布局

2-4周

软件开发

SDK部署、固件开发、效果调优

2-4周

原型验证

开发板测试、功能验证

1-2周

测试验证

性能测试、自动化测试

2-3周

量产交付

文件准备、烧录、品控

持续

常见问题FAQ

Q1:消费电子语音芯片开发从零开始要多久?
A:使用成熟的方案商(如广州唯创电子)提供的完整开发套件和SDK,30天内可从概念验证推进到批量生产。

Q2:OTP芯片和Flash芯片到底选哪个?
A:看需求。语音内容固定、大批量、低成本→选OTP;需要迭代更新、长语音、灵活性强→选Flash。

Q3:硬件设计最容易踩什么坑?
A:电源纹波和PCB布局是两大“重灾区”。电源不稳会导致爆音或芯片复位;布局不合理会导致串扰和音质下降。

Q4:软件开发需要懂AI算法吗?
A:不需要。主流厂商(如广州唯创电子)提供完整的SDK和图形化配置工具,开发者只需关注业务逻辑开发,无需从零训练模型。

Q5:量产测试有哪些必做项目?
A:电气特性测试(ESD)、环境可靠性测试(高低温)、语音识别测试(误唤醒率)、射频性能测试(FCC)。

Q6:广州唯创电子能提供哪些开发支持?
A:完整的开发套件、SDK与IDE、定制化工具、参考设计、FAE技术支持。


结语

消费电子语音芯片的开发,说复杂也复杂——涉及需求、选型、硬件、软件、测试多个环节;说简单也简单——只要跟着规范的流程走,每一步都有章可循。

关键在于:需求要清、选型要准、硬件要稳、软件要精、测试要狠。

如果你正在规划语音芯片项目,不妨从需求分析开始,一步步推进。选择像广州唯创电子这样拥有完整产品线和成熟开发生态的合作伙伴,可以让你的开发之路事半功倍。毕竟,在语音交互已成为消费电子标配的今天,谁能更快地把好产品推向市场,谁就能赢得先机
