UART通信怎么控制音频播放？WT2605系列蓝牙模组通信协议与DAC输出设计全解析

做一款蓝牙音频产品，工程师面对的核心问题通常是两个：怎么用主控MCU控制这颗芯片？ 和 音频信号怎么从芯片送到喇叭里？

第一个问题涉及通信接口，第二个问题涉及音频输出链路。两个问题解决不好，芯片性能再好也白搭。

广州唯创电子WT2605系列蓝牙语音模组，通过标准UART异步串口实现与外部主控的指令交互，通过16位立体声DAC输出高品质音频信号。这篇文章从UART通信协议和DAC输出设计两个维度，拆解WT2605系列“怎么控”和“怎么播”的完整硬件设计路径。

一、UART通信：主控与芯片的“对话通道”

WT2605系列集成了标准UART异步串行通信接口，其电平规格为3.3V TTL。主控MCU通过TXD/RXD两根线与芯片连接，即可实现播放控制、音量调节、模式切换、存储介质选择等全部功能。

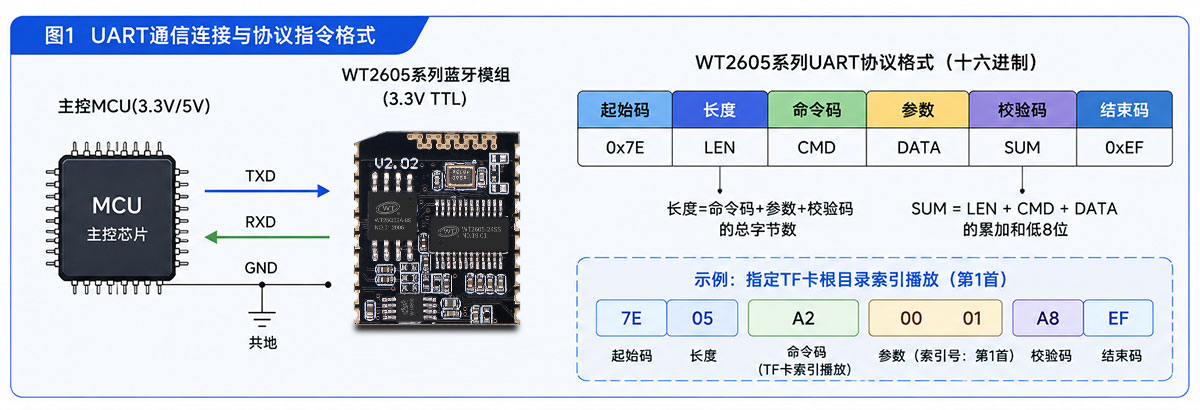

1.1 硬件连接：三根线搞定

WT2605系列芯片的UART接口通常标注为TXD（数据发送）和RXD（数据接收）。连接方式非常直观：

主控MCU的TXD → WT2605的RXD

主控MCU的RXD → WT2605的TXD

GND与主控共地

关键提醒：WT2605的UART接口为3.3V TTL电平。如果主控MCU是5V电平，必须进行电平转换，否则可能损坏芯片。常见的转换方案包括使用电平转换芯片（如TXS0102）或电阻分压网络。

如果需要与PC串口调试助手通信（如RS232电平），可通过MAX3232等电平转换芯片将3.3V TTL电平转换为RS232电平。

1.2 通信参数：默认115200

WT2605系列的UART通信参数如下：

使用电脑串口调试助手调试时，需要正确设置上述串口参数。

1.3 协议命令格式：0x7E开头，0xEF结尾

WT2605系列采用十六进制指令格式进行通信。标准协议格式如下：

格式说明：

起始码0x7E：每一帧指令的开头标志

长度：指“长度+命令码+参数+校验码”的总字节数

命令码：决定执行什么操作（如播放、暂停、音量调节等）

参数：命令所需的具体数据（如文件索引、音量值等）

校验码：长度+命令码+参数的累加和的低8位

结束码0xEF：每一帧指令的结束标志

发送的指令全部为十六进制格式。

1.4 常用AT指令一览

WT2605系列提供了一套完整的AT指令集，用于配置芯片参数、控制芯片行为、查询芯片状态。以下是一些最常用的指令：

播放控制类指令：

查询类指令：

模式切换：通过UART发送BB指令可切换至MP3音频模式；下发AT指令AT+CHMODE，即可实现蓝牙模式与音频模式的相互切换。

1.5 指令示例

以“指定TF卡根目录索引播放”为例：

指令：7E 05 A2 00 01 A8 EF

7E：起始码

05：长度（5个字节）

A2：命令码（TF卡根目录索引播放）

00 01：参数（索引号，此处为第1首）

A8：校验码（05+A2+00+01=A8，取低8位）

EF：结束码

使用电脑串口调试助手发送上述十六进制指令，芯片收到后即开始播放TF卡中的第1首音频文件。

二、音频DAC输出：从数字信号到美妙声音

WT2605系列芯片内置16位立体声DAC（数模转换器） ，将数字音频数据转换为模拟音频信号输出。音频输出方式默认即为DAC输出。

2.1 DAC核心性能参数

WT2605系列的DAC具有以下关键性能指标：

分辨率：16位立体声DAC

DAC信噪比（SNR） ：≥96dB

ADC信噪比（SNR） ：≥90dB

支持采样率：8kHz、11.025kHz、12kHz、16kHz、22.05kHz、32kHz、44.1kHz、48kHz

支持音频格式：MP3、WAV（PCM、IMA-ADPCM）

音频码率：8kbps~320kbps

96dB的信噪比意味着什么？在这个指标下，音频背景噪声极低，声音干净通透，完全满足消费级音频产品对音质的要求。

2.2 DAC引脚定义

不同封装型号的DAC引脚位置略有不同，以常见的WT2605-16S（SOP16封装）为例：

不同封装型号的DAC引脚编号存在差异，设计时务必以对应型号的官方数据手册为准。

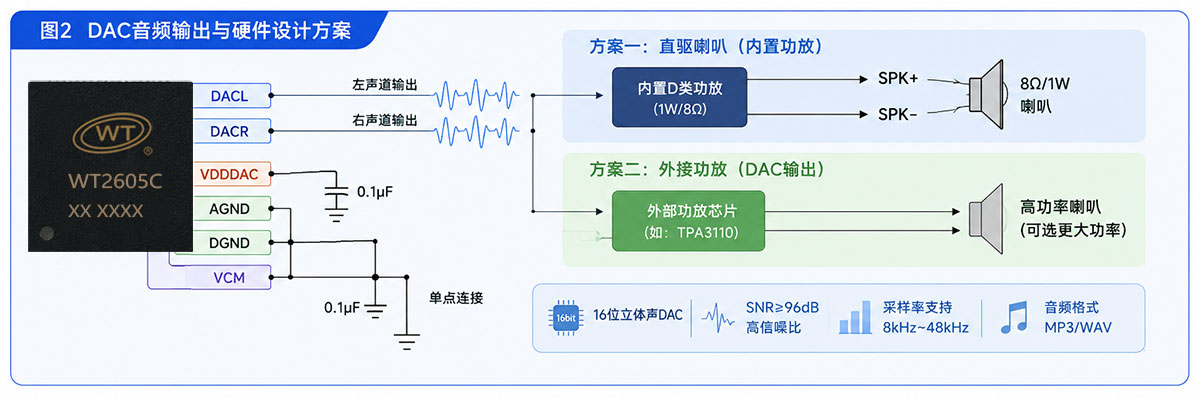

2.3 两种音频输出方案

WT2605系列支持两种音频输出路径：

方案一：直驱喇叭（内置功放）

部分WT2605模块（如WT2605B05）内置了D类功放，可直接驱动8Ω/1W喇叭。模块上提供了SPK+ 和SPK- 或ROUT/LOUT引脚，直接连接喇叭即可。

这种方案的优点是外围电路极简——不需要额外的功放芯片，PCB面积小、BOM成本低。缺点是功放功率有限（通常1W左右），不适合大功率场景。

方案二：外接功放（DAC输出）

对于追求更高音质或更大功率的产品，可以通过DACL/DACR引脚输出模拟音频信号，再外接外部功放芯片进行放大。

这种方案的优点是灵活性强——可以根据产品需求选择不同功率、不同音质的功放芯片。缺点是需要额外增加功放芯片和外围电路。

两种方案的切换：部分模块提供了灵活的切换方式——不使用内置功放时，可通过电阻跳线切换到DACR/DACL输出，外接外部功放。

2.4 DAC电源设计要点

DAC部分的电源设计直接影响音频质量，需要特别注意以下几点：

VDDDAC引脚需接0.1μF电容到地。这个电容用于滤除电源高频噪声，位置应尽量靠近芯片引脚。

模拟地与数字地建议单点连接。AGND（模拟地）和DGND（数字地）在PCB上应分开走线，最终在一点连接，避免数字噪声通过地平面耦合到模拟音频信号中。

VCM参考电压引脚外接0.1μF电容（部分型号）。这个电容同样需要靠近芯片引脚放置。

三、完整信号链路：从UART指令到喇叭发声

把UART通信和DAC输出串起来，完整的音频播放流程是这样的：

第一步：主控MCU通过UART发送指令（如“播放TF卡第1首”）

第二步：WT2605芯片通过RXD引脚接收指令，解析命令码和参数

第三步：芯片从指定存储介质（SPI-Flash/TF卡/U盘）读取音频文件数据

第四步：芯片内置DSP对音频数据进行解码（MP3/WAV解码）

第五步：解码后的数字音频数据通过16位立体声DAC转换为模拟音频信号

第六步：模拟音频信号通过DACL/DACR引脚输出，经内置功放或外接功放驱动喇叭发声

整个过程在芯片内部闭环完成，无需外部干预。

四、硬件设计检查清单

基于以上内容，整理一份WT2605系列UART通信与DAC输出的硬件设计检查清单：

UART通信部分：

TXD/RXD正确连接（交叉连接：主控TXD→芯片RXD，主控RXD→芯片TXD）

主控与芯片共地

3.3V与5V电平已做转换（如需要）

串口参数设置为115200-8-N-1

DAC输出部分：

· DACL/DACR引脚正确引出

VDDDAC引脚已接0.1μF电容到地

AGND与DGND单点连接

根据需求选择直驱喇叭或外接功放方案

存储介质部分：

SPI-Flash/TF卡/U盘已正确连接（注意SPI与SD卡接口二选一）

音频文件格式为MP3或WAV

写在最后

WT2605系列通过标准UART通信和高品质16位DAC输出，为开发者提供了一条清晰、简洁的音频产品开发路径。

UART这边——三根线、一套十六进制协议、几十条AT指令，搞定从播放控制到音量调节的全部交互。DAC那边——96dB信噪比、8kHz~48kHz采样率覆盖、直驱喇叭和外接功放两种方案灵活可选。

把这两件事设计好了，WT2605系列就能在你的产品里稳定可靠地“听话”和“出声”——主控发指令，芯片播音乐，就这么简单。
