WT2003HX系列语音芯片宽电压2.4-5.2V有什么用?宽压设计的应用优势全解析

2026-07-29 08:37:25

导语: 一颗语音芯片,电压范围拉得这么宽到底图什么?2.4V到5.2V,横跨锂电池、USB电源、3.3V系统——这背后是工程师少画一套电源电路的自由,是电池设备续航更久的底气,是整个产品更皮实的保障。


一、WT2003HX的宽电压规格到底有多“宽”?

根据官方数据手册,WT2003HX系列的工作电压范围为:

参数

最小值

典型值

最大值

单位

输入电压(VCC)

2.4

3.7

5.2

V

输出电压(VOUT)

2.6

3.0

3.4

V

注意: 不同版本数据手册中电压范围略有不同,早期版本标注2.6-5.0V,最新版本已扩展至2.4-5.2V。建议以官网最新规格为准。

这个范围意味着什么?

2.4V到5.2V,中间整整2.8V的跨度,覆盖了:

2.4V:两节干电池(1.5V×2)的放电终止电压

3.0-4.2V:单节锂电池的完整工作电压区间

5.0VUSB电源的标准电压

5.2VUSB带载时的电压上限,也是许多5V系统的供电裕量范围

简单说,WT2003HX几乎涵盖了消费电子领域所有常见的供电场景。


二、宽压设计的三大核心价值

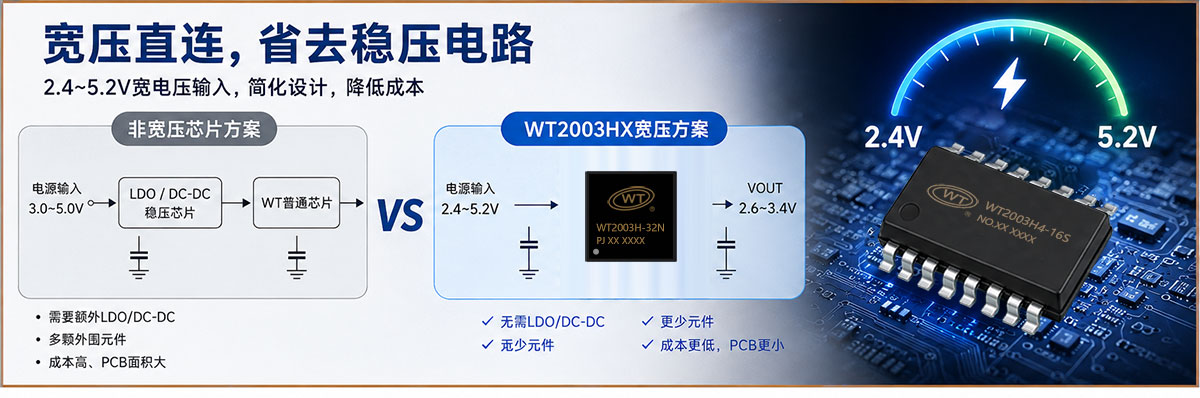

价值一:简化电源设计,省去外围电路

这是宽压设计最直接的工程价值。

在没有宽压支持的芯片上,如果供电电压不是芯片的“舒适区”,工程师需要在芯片前面加一级LDO稳压器DC-DC转换器,把不稳定的输入电压稳压到芯片所需的固定值。这意味着:

多一颗电源管理芯片

2~4颗外围阻容元件

多占用PCB面积

多一笔BOM成本

多一个潜在的故障点

WT2003HX可以直接挂在2.4~5.2V的电源总线上,省去中间稳压环节。特别是在电池供电的产品中,电池电压从满电到接近亏电全程变化,宽压芯片可以直连电池工作,无需额外的稳压电路。

成本节省示例:

方案

所需元件

成本估算

PCB面积

非宽压芯片

芯片 + LDO + 电容×2

较高

较大

WT2003HX

芯片 + 电容×1

更低

更小

价值二:兼容多种供电方式,提升产品通用性

宽电压范围让同一款WT2003HX可以适配完全不同的供电架构,而无需更改芯片选型。

供电方式

典型电压

是否兼容

单节锂电池

3.0~4.2V

全程兼容

两节干电池串联

2.4~3.0V

全程兼容

USB 5V供电

5.0V

完全兼容

3.3V系统供电

3.3V

完全兼容

4.2V电源适配器

4.2V

完全兼容

5V DC-DC输出

5.0V

完全兼容

这意味着:

同一款PCBA设计可以同时支持USB供电和电池供电两种版本

同一款芯片可以用在3.3V系统的设备上,也能用在5V系统的设备上

产品迭代时,即使更换了供电方案,芯片无需重新选型

价值三:延长电池设备的使用时间

对于电池供电的便携设备,宽电压设计还有一项容易被忽视的优势——榨干电池的每一分能量

以两节干电池(AA/AAA)串联供电为例:

新电池电压约3.0V

随着电量消耗,电压逐渐下降

普通芯片的电压下限如果是2.8V,电池用到2.8V就必须停止工作,此时电池内仍有相当一部分剩余电量

WT2003HX的电压下限为2.4V,可以继续工作到电池电压更低,有效延长设备的使用时间

同样,单节锂电池的放电终止电压通常为2.4~2.5V,WT2003HX刚好与之匹配,真正做到让锂电池“物尽其用”。

实际意义: 同样的电池、同样的设备,宽压设计意味着更长的续航时间更少的换电池频率——对用户体验是实打实的提升。

三、宽压设计背后的技术支撑

WT2003HX能够实现2.4~5.2V的宽电压输入,得益于其内置的PMU(电源管理单元)

PMU参数

规格

输入电压范围

2.4~5.2V

输出电压(VOUT)

2.6~3.4V(典型3.0V)

负载电流能力

最大100mA(VCC=3.7V时)

芯片内部集成了稳压输出功能——VOUT引脚可以为外接存储器(如SPI-Flash)提供稳定的3.0V供电,电流能力高达100mA。

工程提示: VOUT和VCC引脚必须各接一颗106电容(10μF)到地,且电容需靠近芯片管脚1cm以内。这是芯片稳定工作的必要条件,不可省略!


四、宽压设计的注意事项:别踩这些坑

4.1 电源纹波控制

虽然电压范围宽,但对电源质量仍有要求:

电源纹波控制在 5%以内

电源峰值不超过 5.5V

建议在电源输入端增加滤波电容(106+104组合)

4.2 5V供电时的保护建议

如果产品采用5V供电(如USB供电),官方建议:

增加5V单向TVS管,用于电源瞬态保护

TVS管参数建议:

Cj结电容:约10pF

触发电压:<7V

IPP电流:>25A

IPP对应的钳位电压:<11.5V

这对于汽车电子、工业控制等电源环境复杂的场景尤为重要。

4.3 5V供电时的电平匹配

特别注意: 芯片的通信IO电平为3.3V,而不是电源电压。当VCC为5V供电时:

芯片自身工作正常(宽压设计支持5V)

UART串口的TXD/RXD信号仍然是3.3V TTL电平

因此,如果主控MCU是5V供电的,需要在串口线上增加电平转换电路,将MCU的5V信号转换为3.3V信号连接到芯片,同时芯片的3.3V输出也能被MCU正确识别。

4.4 DAC输出时的电源滤波

如果产品使用DAC音频输出(而非SPK功放输出),对电源纹波更敏感:

VCC管脚原有106电容基础上,再并联一颗104电容

可根据实际底噪情况调整小电容参数(102~104)

芯片GND与功放GND分开走线,避免共地回路噪声

五、宽压设计的应用场景

场景一:便携式语音播放器(单节锂电池)

供电:3.7V锂电池,电压范围3.0~4.2V

优势: 芯片直连电池,无需LDO,PCB简洁高效

场景二:USB供电的桌面设备

供电:USB 5V,电压范围4.75~5.25V

优势: 直接挂5V总线,内部稳压到3.3V工作,无需额外降压

场景三:电池与USB双模供电

供电:USB插入时用5V,断开时切到电池

优势: 宽压设计让两种供电方式无缝切换,无需复杂的电源路径管理

场景四:两节干电池供电

供电:AA/AAA×2,电压范围2.4~3.0V

优势: 芯片工作电压下限刚好匹配电池放电终止电压,充分利用电池能量

场景五:汽车/工业电源

供电:5V系统,存在电源波动和瞬态干扰

优势: 宽压范围+TVS管保护,有效抵御电源冲击

六、总结

WT2003HX的2.4~5.2V宽电压设计,解决的核心问题是——让一颗芯片适应尽可能多的供电环境

应用优势

一句话总结

简化电源设计

省掉LDO,少画一套电路

降低BOM成本

少一颗芯片,少几颗电容

兼容多种供电

USB、锂电池、干电池通吃

延长续航时间

电压下限低至2.4V,榨干电池

提升抗干扰能力

宽压余量应对电源波动

选芯片时,宽电压往往不是最吸引眼球的那个参数。但它就像一个默默工作的后勤保障——在产品设计阶段帮你省事,在生产阶段帮你省钱,在用户使用阶段帮设备更耐用。这种“润物细无声”的价值,恰恰是优秀语音芯片设计该有的样子。
