WT2003HX系列MP3解码芯片功耗有多低？深度休眠5μA，语音芯片低功耗设计全攻略

导语： 深度休眠5μA是什么概念？一节CR2032纽扣电池（容量约220mAh）可以让WT2003HX语音芯片在休眠状态下待机超过5年。对于电池供电的便携设备，这组数据意味着什么？如何在实际设计中把功耗降到极致？这篇文章给你讲透。

一、为什么低功耗对语音芯片如此重要？

语音芯片的应用场景正在从“插电设备”向“电池设备”快速迁移：

智能门锁、无线门铃

蓝牙音箱、便携播放器

智能传感器、物联网终端

可穿戴设备、电子货架标签

这些产品都有一个共同特点——电池供电。功耗直接决定了产品的续航时间和用户体验。一颗“吃电”的语音芯片，再便宜也不会有市场。

WT2003HX系列在设计之初就把低功耗作为核心指标之一，提供了完整的低功耗解决方案。

二、WT2003HX功耗实测数据解读

2.1 功耗规格总览

实测对比： 5μA的深度休眠功耗，低于大多数MCU的休眠电流，甚至低于许多RTC芯片的功耗——这在语音芯片领域属于极低水平。

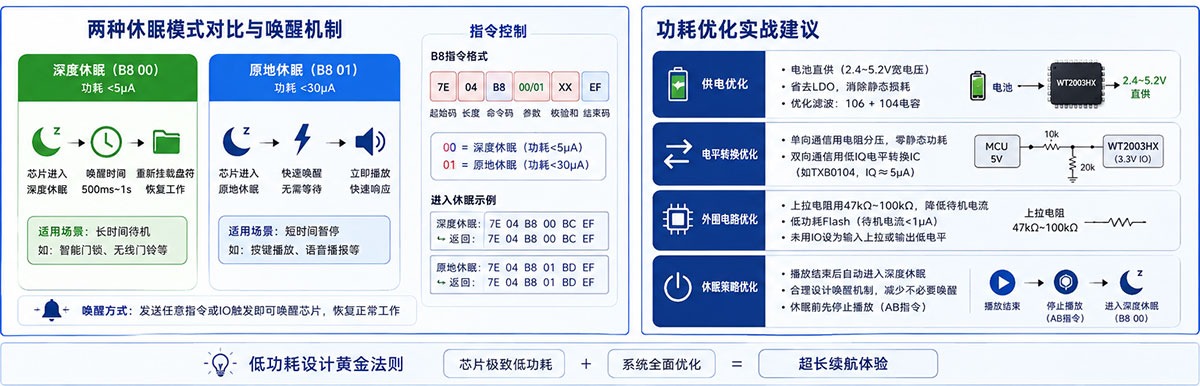

2.2 深度休眠 vs 原地休眠

WT2003HX提供了两种休眠模式，对应不同的功耗水平和唤醒机制：

深度休眠适合产品长时间不工作的场景（如门锁待机），功耗极低但唤醒后需要500ms~1s重新初始化。

原地休眠适合需要快速响应的场景（如按键唤醒播报），功耗稍高但唤醒速度更快。

三、低功耗指令B8详解

WT2003HX通过串口指令 B8 控制芯片进入休眠状态。

3.1 指令格式

参数含义：

00 → 深度休眠（功耗<5μA）

01 → 原地休眠（功耗<30μA）

3.2 指令示例

进入深度休眠：→ 7E 04 B8 00 BC EF← 7E 04 B8 00 BC EF进入原地休眠：→ 7E 04 B8 01 BD EF← 7E 04 B8 01 BD EF

3.3 唤醒方式

无论哪种休眠模式，唤醒都非常简单：

发送任意指令（或任意IO触发）即可唤醒芯片。

唤醒后芯片自动恢复到正常工作状态。深度休眠唤醒后需重新挂载存储盘符，时间约500ms~1s。

四、从系统层面优化功耗：三大设计维度

进入休眠只是低功耗设计的最后一步。真正优秀的低功耗设计，是从系统层面全面优化功耗。WT2003HX为开发者提供了三个层面的功耗优化空间。

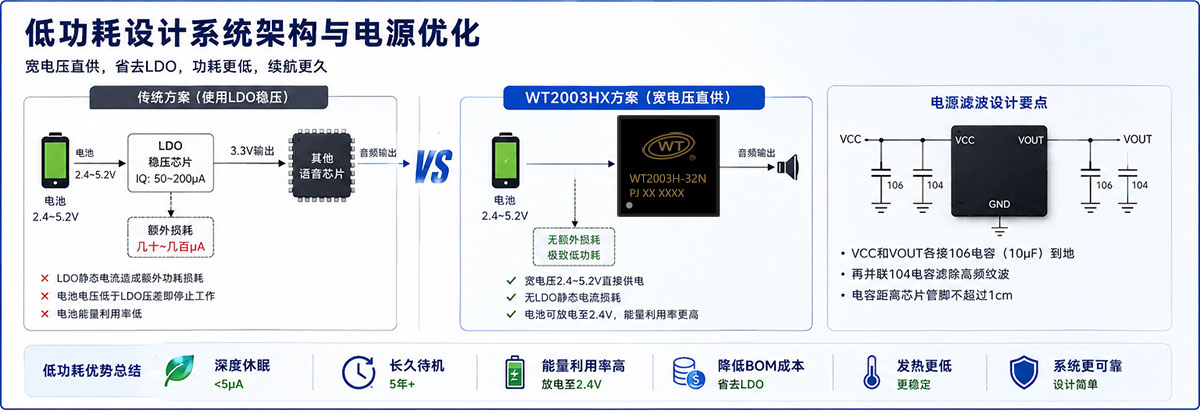

4.1 供电架构优化

维度一：宽电压设计带来的功耗红利

WT2003HX支持2.4~5.2V宽电压输入，这不仅是兼容性优势，更是功耗优化的前提：

省掉LDO，不仅节省BOM成本，还直接消除了LDO自身的静态功耗——对于电池设备，这是零成本的功耗优化。

维度二：电源滤波的低功耗考量

低功耗不等于可以忽略电源质量。实际上，电源纹波会导致芯片内部工作不稳定，反而可能增加功耗。基础滤波要求：

VCC和VOUT各接 106电容（10μF） 到地

电容距离芯片管脚 不超过1cm

建议再并联 104电容 滤除高频纹波

维度三：低功耗应用的最佳供电方案对比

在电池供电的低功耗应用中，电源方案的选择直接影响系统待机时长。以下对三种主流供电方式的功耗与适用性进行横向对比：

设计建议： 对于使用WT2003HX的电池供电产品（如智能门锁、无线传感器），首选电池直供方案，充分发挥芯片宽电压（2.4~5.2V）和超低休眠功耗（<5μA）的双重优势，实现系统待机功耗最小化。

4.2 电平转换电路优化

当主控MCU为5V供电而WT2003HX为3.3V IO电平时，需要增加电平转换电路。

电平转换的功耗影响：

低功耗建议：

如通信为单向（主控→芯片），可采用 电阻分压 方案，零静态功耗

如需双向通信，选用 低静态电流 的电平转换IC（如TXB0104，IQ≈5μA）

避免使用功耗较高的转换芯片

4.3 外围电路设计优化

减少不必要的上拉电阻：

通信线上的上拉电阻在休眠时仍会消耗电流

估算：3.3V/10kΩ = 0.33mA × 多路 = 可观损耗

建议： 仅在必要时使用上拉，且尽可能选用 47kΩ~100kΩ 以降低电流

优化Flash功耗：

外挂SPI-Flash在休眠时也有静态功耗

选择 低功耗Flash（待机电流<1μA）

可考虑用B8深度休眠时，同时将Flash的CS拉高使其进入待机模式

隔离未使用的IO：

未使用的IO口设置为 输入上拉或输出低电平

避免浮空输入导致的振荡和额外功耗

五、实战案例：两种产品功耗优化方案

案例一：智能门锁语音提示

需求：

待机时间 >1年（4节AA电池）

每天触发语音播报约10次

每次播报时间约3秒

功耗优化方案：

续航估算：

待机功耗：5μA × 24h × 365d = 43.8mAh/年

4节AA电池容量约8000mAh → 待机寿命 >180年（理论值，实际受电池自放电限制）

实际续航主要由电池自放电决定，可达数年

点击查看：智能门锁语音芯片方案

案例二：便携式语音播放器

需求：

单节锂电池供电

播放音乐时长 >8小时

待机时间 >30天

功耗优化方案：

六、关键注意事项

6.1 唤醒后需等待初始化

深度休眠唤醒后，芯片需要重新挂载存储盘符：

唤醒后建议等待500ms~1s再发送播放指令，否则可能因盘符未就绪导致指令失败。

6.2 休眠前需停止播放

进入休眠前，建议先发送 AB停止指令，再发送 B8休眠指令：

→ 7E 03 AB AE EF      // 先停止播放← 7E 04 AB 00 AF EF→ 7E 04 B8 00 BC EF   // 再进入深度休眠

6.3 外设功耗不可忽视

如果芯片外挂了TF卡或U盘，这些外设本身的功耗可能远大于芯片：

建议： 使用TF卡/U盘时，硬件设计需支持对外设进行独立断电控制，在芯片休眠前切断外设电源，进一步降低系统整体待机功耗。

七、总结

WT2003HX的低功耗设计，从芯片层面到系统层面提供了完整的解决方案：

从5μA的深度休眠到宽电压直供的架构优势，从灵活的休眠模式到简单可靠的唤醒机制，WT2003HX为电池供电设备提供了从芯片到系统的完整低功耗设计路径。

对于工程师而言，用好这些低功耗特性，需要把视野从“芯片功耗”扩展到“系统功耗”——不仅要看芯片的数据手册，更要审视供电链路、通信接口、外围电路和软件策略的每一个环节。只有这样，才能真正把功耗做到极致。
