在嵌入式音频系统的开发中，语音芯片与音频放大器的配合设计，直接决定了产品最终的播放音质、音量大小和系统稳定性。然而，很多工程师在设计语音芯片电路时，往往对音频放大器的选型和外围电路设计感到困惑——是该直接利用语音芯片内置的PWM驱动能力，还是需要外接专门的音频功放芯片？电源滤波该如何处理才能避免噪声干扰？

本文将围绕这些问题，从音频放大器的基本类型出发，结合广州唯创电子等主流语音芯片厂家提供的解决方案，系统解析语音芯片电路中音频放大器的完整设计流程，帮助工程师快速搭建稳定、高性价比的音频放音系统。

一、理解音频放大器的基本类型

在设计语音芯片的音频放大电路之前，首先需要了解音频放大器的几种基本工作类型，这直接关系到后续的选型决策。

A类放大器的线性度最好，音色纯净自然，但效率极低，仅为20%-30%，发热巨大，基本不适合在便携或嵌入式语音设备中使用。AB类放大器融合了A类低失真与B类高效率的优势，是目前语音播放设备中应用最广泛的类型之一，音质表现良好，效率远高于A类。D类放大器则采用开关方式工作，效率可高达90%以上，发热小、体积小，非常适合电池供电的便携语音产品，但需要注意电磁干扰问题。

对于大多数语音播报场景——如智能锁、家电提示、仪器仪表语音——AB类和D类放大器都能很好地满足需求，关键在于根据功耗、音质、成本、PCB空间等因素综合权衡。

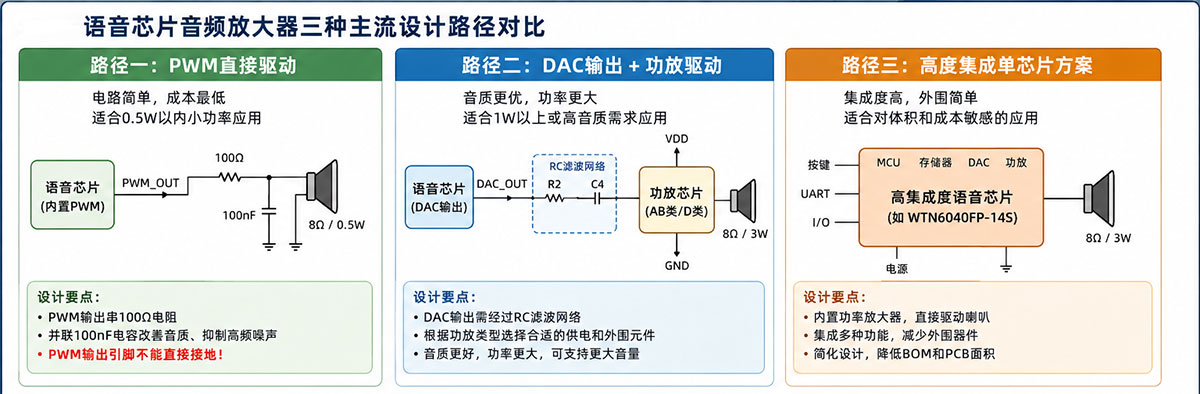

二、语音芯片音频放大器的三种主流设计路径

根据语音芯片的输出方式不同，音频放大电路的设计也对应不同的路径。

路径一：PWM直接驱动

很多语音芯片——包括广州唯创电子推出的WTN6040FP-14S以及经典的WT588D系列——均内置了PWM输出模块，可以直接驱动扬声器。WT588D系列语音单片机内置了DSP高速音频处理器、13bit数模转换器和12bit PWM输出模块，PWM输出方式可以直接驱动0.5W/8Ω扬声器，无需额外的驱动电路。

这种方案最大的优势是电路简洁、BOM成本最低。WTN6040FP-14S更是在此基础上进一步升级，内部集成了高效率的功率放大电路，能够直接驱动8Ω、3W的喇叭，真正实现了“去功放化”。

在设计PWM直接驱动电路时，有几点值得特别注意：

扬声器匹配：在PWM输出端串联100Ω电阻并并联100nF电容进行阻抗匹配，可以有效改善音质和抑制高频噪声。

引脚保护：PWM输出引脚绝对不能直接接地，否则会立即损坏芯片，这是新手最容易忽视的问题。

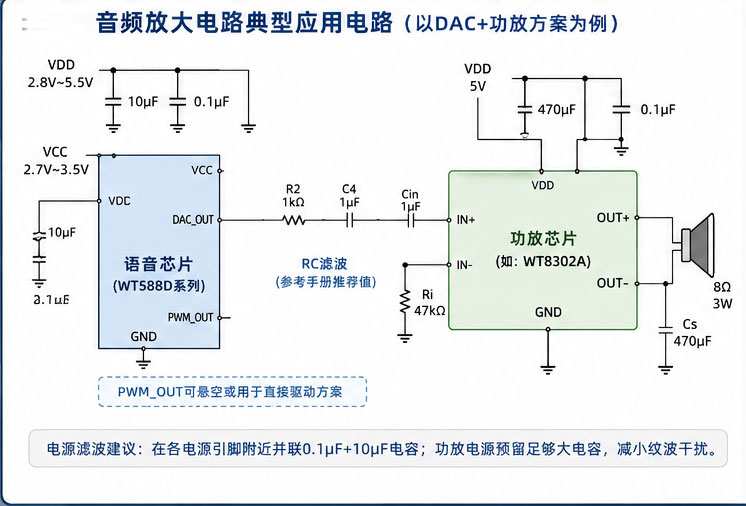

路径二：DAC输出 + 分立/功放驱动

对音质有更高要求的应用场景，可以选择语音芯片的DAC输出模式，再外接音频放大器。WT588D既支持PWM输出，也支持DAC输出，DAC输出模式下需要外接放大器来驱动扬声器。

常见的实现方式有两种：

DAC + 三极管放大：适合中等音量要求的场景，电路相对简单，音质较PWM直驱有明显提升。

DAC + 专用功放芯片：适合高保真或大音量需求，可选用AB类或D类功放芯片，音质和音量均为最佳。

选择DAC输出方案时，DAC输出端通常需要接入合适的RC滤波网络（如R2、C4组合）来滤除带外噪声，这部分电路参数需要根据具体芯片手册推荐值来选取。

路径三：高度集成的单芯片方案

近年来，以广州唯创电子为代表的语音IC厂家不断推进集成化设计，推出了多款将语音播放与功率驱动高度集成的单芯片方案。除了前面提到的WTN6040FP-14S可直接驱动3W喇叭外，其高集成度语音芯片还进一步将数码管驱动、LED扫描、压力及温度传感算法融为一体，实现“单芯片拓展”。

这类高度集成的方案大幅简化了外围电路设计，降低了BOM成本和PCB占用面积，特别适合对空间和成本敏感的产品开发。

三、关键设计要点与实战技巧

无论采用哪种路径，以下几个设计要点都是保证音频放大器电路稳定运行的核心。

1. 电源滤波与噪声抑制

语音芯片和音频放大器对电源质量要求较高。一个常见的处理方式是：在VCC与GND之间并联0.1μF和10μF电容，分别用于滤除高频噪声和抑制电源纹波，这两个电容的搭配可以有效隔离数字电路和模拟电路之间的干扰。

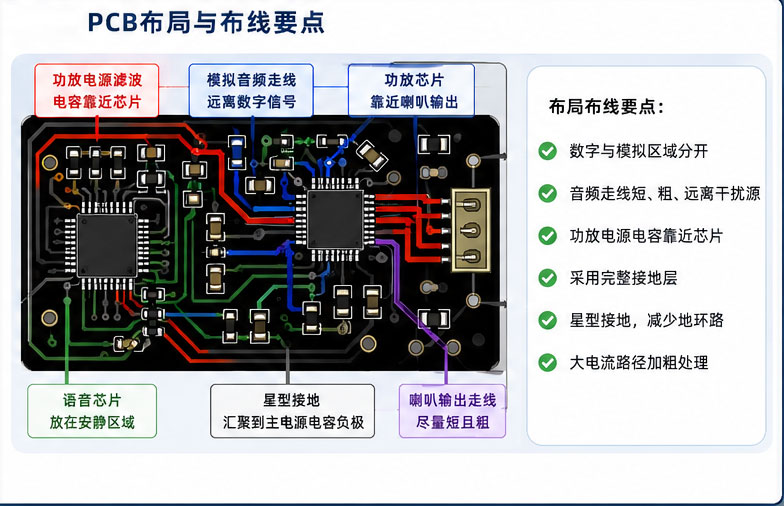

在PCB布局层面，建议将音频电路的电源路径与数字信号路径分开布线，敏感音频线路应远离高频开关路径和大电流线路。使用接地层可以有效减少电磁干扰并提高信号完整性。此外，采用“星型接地”方式将各个地线汇聚到主电源电容的一个公共点，能进一步降低噪声耦合风险。

2. 供电方案选择

以WT588D系列为例，芯片有两个电源引脚：VDD和VCC，电压范围有所不同——VDD支持2.8V-5.5V，VCC支持2.7V-3.5V。对于3.3V系统，可以直接短接VDD和VCC；对于5V系统，则需要将VDD接5V，VCC端串联两个二极管降压至约3.2V。

功放部分的供电也需要根据功放芯片类型来设计。AB类功放的电源纹波抑制能力直接影响音质，建议在功放电源输入端预留足够容量的滤波电容；而D类功放对电源纹波更敏感，除了常规的去耦电容外，有时还需要在电源输入端串接磁珠来抑制高频干扰。

3. 扬声器匹配与功率计算

扬声器的阻抗和功率匹配直接影响放音效果。语音芯片PWM直接驱动时，扬声器阻抗通常建议匹配芯片手册推荐的数值——如WT588D推荐的0.5W/8Ω。外接功放时，功放芯片的输出功率应略大于扬声器的额定功率，以留出动态余量，但同时也要注意防止长时间过载导致扬声器损坏。

四、功放芯片选型对比与推荐

针对不同的应用场景，以下是几种常见音频功放芯片的特点对比：

在D类功放选型方面，广州唯创电子等厂家针对不同功率段提供了完整的产品矩阵。在3W左右的功率段，D类架构因其高效率、发热小的特点在便携设备中尤为受欢迎。对于需要兼顾音质和功耗的场景，AB/D双模切换的功放芯片是理想选择——低功率时启用AB类保障音质，高功率时切换至D类提升效率。

五、常见问题与调试建议

在实际调试过程中，以下几个问题最为常见：

无声或音质极差：首先检查电源电压是否在芯片工作范围内，其次确认PWM输出引脚连接是否正确（尤其是不能直接接地），最后检查扬声器阻抗是否匹配。

噪声过大：排查电源滤波是否充足，检查音频信号路径是否与数字信号路径交叉串扰，适当调整PWM输出端的RC匹配网络参数。

音量不足：确认功放增益设置是否正确，检查电源电压是否偏低影响输出摆幅，必要时换用更高增益的功放方案。

上电/断电爆音：在功放使能引脚添加适当的RC延时电路，或选择自带上电时序管理的功放芯片。如WT8302A这类芯片就以其启动快速、无上电爆音的特点，特别适合儿童早教机等对开机音质要求高的场景。

六、结语

语音芯片电路中音频放大器的设计并不复杂，关键是根据应用场景选择合适的设计路径——从最简单高效的PWM直接驱动，到追求音质的DAC+功放方案，再到高度集成的单芯片解决方案，每种路径都有其最适合的应用领域。广州唯创电子在这一领域深耕多年，凭借WT588F、WTN6040FP-14S等经典产品以及不断创新的高集成度方案，为工程师提供了从入门级到高性能的完整选型选择，帮助开发者快速实现稳定、高性价比的语音播放系统。

FAQ

Q1：语音芯片可以不用外接音频放大器吗？
完全可以。很多语音芯片（如WT588D系列）内置了PWM输出模块，可以直接驱动0.5W/8Ω扬声器，无需额外功放。广州唯创电子推出的WTN6040FP-14S更进一步，可直驱3W大功率喇叭，真正实现“去功放化”。

Q2：PWM直驱和DAC外接功放，哪种音质更好？
DAC外接功放的方案通常音质更优。PWM直驱虽电路简洁，但底噪相对明显；DAC输出经过外置功放放大后，音质表现更加纯净饱满。对音质有较高要求的场景（如音乐播放类产品），建议优先选择DAC+功放方案。

Q3：如何避免音频放大电路的电源噪声？
关键措施包括：在VCC和GND之间并联合适的去耦电容（常用0.1μF+10μF组合）；在PCB布局上将模拟音频信号路径与数字信号路径分离；采用星型接地方式减小地环路干扰。

Q4：D类功放和AB类功放应该怎么选？
D类功放效率高（可达90%以上）、发热小、体积小，适合便携和电池供电产品；AB类功放音质更纯正、电磁干扰更小，适合对音质要求较高的桌面设备。如果需要在功耗和音质之间取得平衡，还可以考虑AB/D双模式切换的功放芯片。

Q5：语音芯片与功放之间是否需要隔直电容？
这取决于芯片的输出方式。PWM输出本身为脉冲信号，通常不需要隔直电容；DAC输出为模拟信号，若与功放的输入端之间没有内置直流偏置隔离，一般需要串入隔直电容（典型值1μF-10μF）来阻断直流分量。具体参数请参考对应芯片的数据手册。
