音频芯片WT2605在录音笔中的应用

2021-12-23 17:56:00

现代社会，信息技术的发展尤其迅速，信息和数据的重要性和安全性日渐深刻，在某些特殊场合，因为工作上的需要，或者日常生活的需求，往往需要记录和保留一些重要的声音，录音笔从而诞生，相比较于手机设备而言，录音笔以其便携性和隐蔽性这一特点受到这类群体的青睐，得到广泛关注。
WT2605芯片是广州唯创自主研发的智能型无线音频数据传输、录音、MP3 音频播放产品，是低成本高效率的录音方案，内含一个功能强大的 DSP（数字信号处理器）核心，专为录音播放领域开发的低成本解决方案。

同时，WT2605芯片因其出色的录音效果在录音笔领域得到广泛的应用，广州唯创电子这款WT2605芯片开发的录音笔方案已经形成一种成熟的方案，配合自主研发的时钟芯片，蓝牙透传芯片，可实现更多拓展性功能，目前，这款芯片在各种应用场合，可实现不同的定制化需求。

下面我们以应用实例：WT2605录音笔方案直观的呈现：

WT2605录音笔方案设计实例

1）WT2605录音笔方案概述

WT2605录音笔方案选用高品质录音芯片和广州唯创电子自主研发的蓝牙BLE芯片，配合手机APP，可实现手机远程控制录音，实时监听录音内容，一键转换录音文字等功能；另外还支持，定时周期录音，声音控制录音功能，开启声控录音后，录音笔可实时检测外部声音，有声音则进入录音，无声音则进入休眠。

2）设计思路

1.功能特点

WT2605录音笔方案选用WT2605芯片外挂SD卡存储，最大可支持32G存储空间，录音最大支持44.1KHZ采样率 192KBPS录音码率，并支持环境降噪，保证录音效果干净清晰，配合蓝牙BLE芯片，可实现实时录音内容上传手机端，手机实时监听，也可指定SD卡存储的本地录音内容上传,实际测试10米距离稳定传输.

2.设计框图

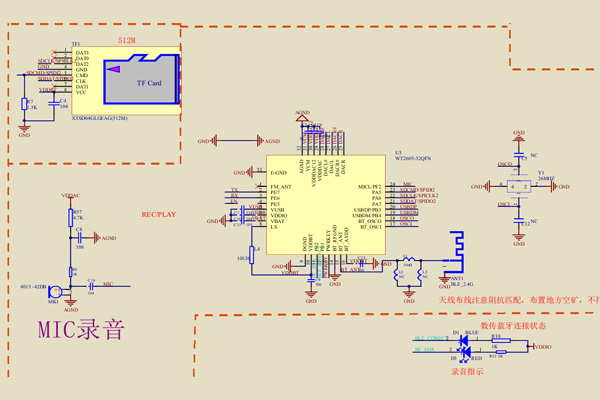

3.设计原理图

4.WT2605芯片应用于录音笔方案的优势：

1.支持高达1M波特率的UART传输速率，满足大数据量传输;
2.支持最高192M时钟频率；
3.支持MIC降噪；
4.带有16 bit DAC和16 bit ADC的音频编解码器；
3）用户协议

WT2605和APP端交互协议采用唯创电子标准UART通讯协议，方便客户进行开发和产品的更新迭代。WT2605芯片内置标准UART异步串口接口，属于3.3V TTL电平接口。可通过MAX3232芯片转换成RS232电平。通讯数据格式是：起始位：1位；数据位：8位；奇偶位：无；停止位：1位。发送的指令都为十六进制的格式，使用电脑串口调试助手，需要正确设置串口的参数，设置如图：

注意：“长度”是指长度+命令码+参数+校验和的长度，“累加和校验”是指长度+命令码+参数的累加和的低八位。
具体协议内容可咨询唯创电子客服。

4)操作界面

广州唯创自主开发了一款配合录音笔使用的APP，可提供给客户进行二次开发，极大简化客户处理录音数据的过程，客户只需要简单的操作协议，即可实现与录音笔进行交互，实现客户产品功能。
