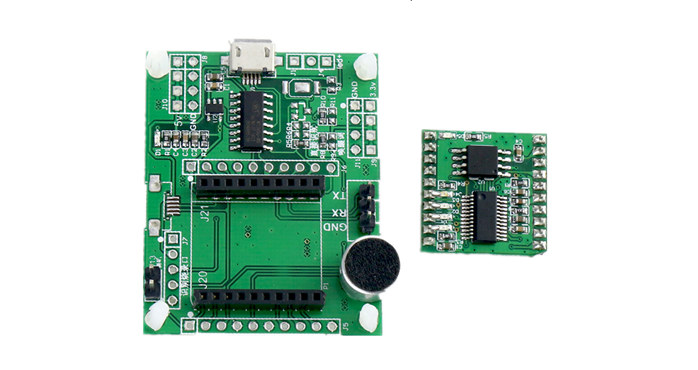

WTK6900F-B04自学习语音识别模块

产品特征： WTK6900F-B04模块是专用于物联网交互及控制领域的智能MCU模块。该智能模块基于目前最先进的深度神经网络(DNN - HMM)语音识别技术,实现了高识别率、高实时性、本地和云端结合、高度一体化的语音识别及处理功能；可以实现语义识别等特定智能语音交互效果。同时该模块具备常规MCU的控...

在线咨询 PDF下载

全国服务热线

138-0273-1296

功能概述/PRODUCT INTRODUCTION

1.ARM Cortex-M4F，最高运行频率200MHz
2.内置 512KB SRAM
3.内置 ASR 硬件加速引擎：
4.语音活动检测引擎（VAD），支持 VAD 参数可调
5.语音特征提取引擎（FE）
6.支持本地语音识别解码
7.支持低功耗语音唤醒
8.支持回音消除功能
9.内置 1 路 UART 接口
10.内置 1 路 SPI 接口
11.支持外接晶体和有源晶振
12.内置 PLL
13.内置上电及欠压复位电路
14.IO 供电：3V
15.内核供电：1.2V
16.支持睡眠待机模式
17.内置独立看门狗和窗口看门狗
18.支持超时产生中断或复位
19.内置 2通道 16bit SAR ADC

选型注意

管脚介绍

序号	管脚名称	功能说明
1	MIC2+	MIC2正极输入
2	SKP-	扬声器接入脚(-)
3	SKP+	扬声器接入脚(+)
4	MIC1-	MIC1正极输入
5	MIC1+	MIC1负极输入
6	GND	地输入
7	RXD	UART_RX,通信端口
8	TXD	UART_TX,通信端口
9	GND	地输入
10	VCC	5V 电源输入
11	SPIOCS	SPI Flash片选脚
12	SPIODI	SPI Flash串行数据输入
13	PWM1	PWM通道1
14	PWM2	PWM通道2
15	PWM3	PWM通道3
16	PWM4	PWM通道4
17	SPIODO	SPI Flash串行数据输出
18	SPIOCLK	SPI Flash串行时钟

应用范围

应用	功能
1）电饭煲	-语音导航
2）电磁炉	-语音导航
3）电冰箱	-语音导航
4）无线广播设备	-实时对讲方案
5）多媒体教学设备	-实时对讲方案
6）网络收音机	-流媒体方案
7）电子导航系统	-流媒体方案
8）发声医疗设备	-流媒体方案
9）电梯报层器、语音提示器等周边产品	-远程下载方案
10）智慧家居，智慧城市，智慧畜牧等	-远程下载方案
11）交通,井下定位、报警	-远程下载方案
12）智能充电设备（充电宝、充电桩等）	-远程下载方案
13）录音笔	-录音方案
14）录音对讲机	-录音方案
