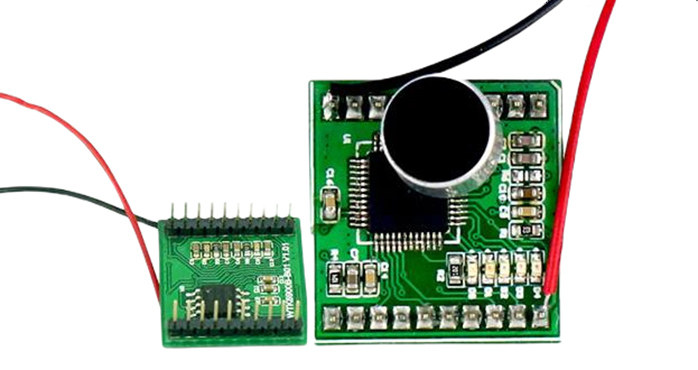

WTK6900CS-B01语音识别控制模块

产品特征： WTK6900G-B01为本地语音触发引擎的辨识模块，具有低成本、高可靠性、通用性强的特点。在语音技术上实现了高可靠的唤醒识别率、更远距离的唤醒、更低误唤醒率、更丰富的语音控制指令条数、更强的抗噪音能力、更快的响应识别时间，免联网的纯离线识别。主要应用在智能家电（白电、厨电...

在线咨询 PDF下载

全国服务热线

138-0273-1296

功能概述/PRODUCT INTRODUCTION

1.高性能 32 位 RISC 内核，主频 200MHz，支持浮点运算
2.集成 128KB SRAM
3.内置 1MB SPI FLASH
4.2 路 ADC， SNR≥94dB
5.支持1路MIC输入，支持AGC功能。
6.2路 DAC， SNR≥105dB
7.支持立体声音频输出。
8.3.3V~5V 供电
9.内置LVD（低电压检测）和 Watchdog
10.TIMER*4，支持2路PWM输出
11.全双工UART*1
12.主从I2C*1
13.QSOP24
14.环境工作温度：-40℃到 85℃

引脚布局

管脚介绍

序号	管脚名称	功能说明
1	SPK+	扬声器接入脚(+)
2	SPK-	扬声器接入脚(-)
3	PA3	IO
4	GND	电源地
5	MIC+	麦克风接入脚(+)
6	MIC-	麦克风接入脚(-)
7	PA4	IO
8	PA8	IO
9	NG	保留此引脚悬空
10	GND	电源地
11	NG	保留此引脚悬空
12	PA9	IO
13	TX	通信端口，UART_TX
14	RX	通信端口，UART_RX
15	NG	保留此引脚悬空
16	PA6	IO
17	PA7	IO
18	ICE_DAT	烧录引脚
19	ICE_CLK	烧录引脚
20	VCC	3.3V~5V电源输入

应用范围

应用	功能
1）电饭煲	-语音导航
2）电磁炉	-语音导航
3）电冰箱	-语音导航
4）无线广播设备	-实时对讲方案
5）多媒体教学设备	-实时对讲方案
6）网络收音机	-流媒体方案
7）电子导航系统	-流媒体方案
8）发声医疗设备	-流媒体方案
9）电梯报层器、语音提示器等周边产品	-远程下载方案
10）智慧家居，智慧城市，智慧畜牧等	-远程下载方案
11）交通,井下定位、报警	-远程下载方案
12）智能充电设备（充电宝、充电桩等）	-远程下载方案
13）录音笔	-录音方案
14）录音对讲机	-录音方案
