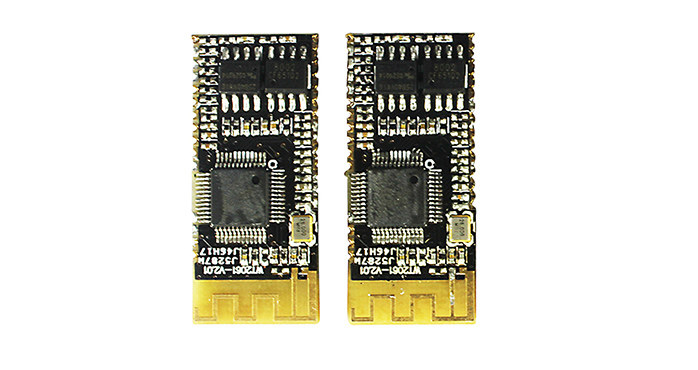

WT2605B03 是一款高集成双模蓝牙音频模块，支持蓝牙5.0（经典蓝牙+BLE）和MP3本地播放。内置1W D类功放，可直接驱动喇叭；支持TF卡、U盘、SPI Flash三种存储介质，FAT/FAT32文件系统，MP3/WAV解码。提供UART串口控制，可切换蓝牙/MP3模式，实现指定索引/文件名/文件夹播放、EQ调节、插播等丰富功能。广泛应用于蓝牙音响、车载免提、无线耳机、便携导航等产品。
| 工作电压 | 3.3V ~ 5.0V (典型3.7V/5V) |
| 工作电流(蓝牙播放) | 约25-30mA（不含功放负载） |
| 蓝牙版本 | 蓝牙5.0双模，发射功率+2dBm，灵敏度-90dBm |
| 存储介质 | TF卡(32G) / U盘(32G) / SPI Flash(128Mbit) |
| 音频格式 | MP3 / WAV (采样率8K~44.1K，码率≤320kbps) |
| 音频输出 | 立体声DAC (SNR≥96dB) + 1W单声道D类功放 |
| 串口电平 | 3.3V TTL，默认波特率115200bps |
| 模块尺寸 | 21.21 x 18.24 mm (引脚间距2.0mm) |
| 工作温度 | -40℃ ~ +85℃ |
| 引脚 | 名称 | 功能说明 |
|---|---|---|
| 1 | NC | 空脚 |
| 2 | SDCMD/SPICS | SD卡片选 / SPI Flash片选 |
| 3 | SPK+ | 喇叭正极（1W 8Ω） |
| 4 | SPK- | 喇叭负极 |
| 5 | DACR | DAC右声道输出 |
| 6 | DACL | DAC左声道输出 |
| 7 | NC | 空脚 |
| 8 | NC | 空脚 |
| 9 | MIC | 麦克风输入端 |
| 10 | GND | 电源地 |
| 11 | MP3_EN | Flash片选控制脚 |
| 12 | TXD | UART数据发送 |
| 13 | RXD | UART数据接收 |
| 14 | SDCLK/SPISCLK | SD卡时钟 / SPI Flash时钟 |
| 15 | PWRKEY | 按键输入（可定制功能） |
| 16 | VDDIO | 3.3V电源输出（需接电容） |
| 17 | SDDAT/SPIDAT | SD卡数据 / SPI Flash数据 |
| 18 | VBAT | 电源输入（3.3~5.0V） |
| 19 | DM | USB D- |
| 20 | DP | USB D+ |
上电后模块默认为蓝牙模式（蓝牙名BT_WT2605），手机连接后可播放音乐或接听电话。通过UART发送BB指令可切换至MP3模式，此时控制TF卡/U盘/Flash内的MP3/WAV文件播放，支持索引/文件名/文件夹播放、EQ调节、插播等。模块内置16位立体声DAC和1W D类功放，可直接驱动喇叭。USB接口支持U盘播放、PC声卡、固件升级。BLE通道可与手机APP进行小数据透传，实现智能控制。
蓝牙连接 + 串口控制 + 喇叭直驱 + MIC输入 + USB典型应用图
