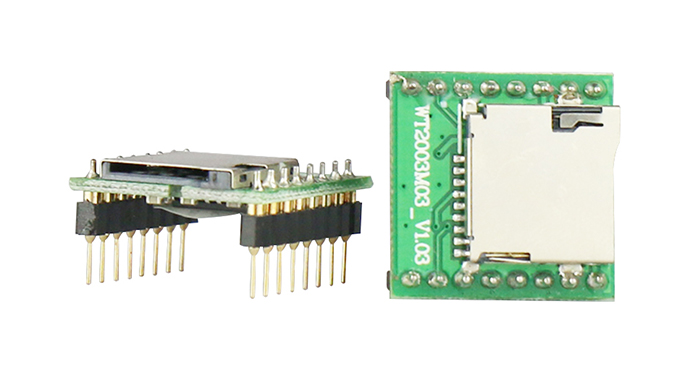

WT2003M03 MP3模块

产品特征： WT2003M03 V1.05标准模块是一款功能强大的新型高品质MP3模块，支持MP3，WAV音频解码，从多方位满足客户的要求。它可以指定文件名播放和指定索引序号播放两种播放方式，可以更灵活组织你的音频文件。可使用文件夹进行分类，指定文件夹内的文件名播放或者按照索引序号播放。同时支持TF...

在线咨询 PDF下载

全国服务热线

138-0273-1296

功能概述/PRODUCT INTRODUCTION

1.支持WAV、MP3高品质音频格式播放，声音优美
2.支持采样率8~48KHz，比特率8~128Kbps的MP3音频文件
3.支持采样率8~44.1KHz的WAV音频文件
4.使用TF卡和U盘作为存储器，自由更换音频内容，最大支持32G TF卡和32G U盘
5.可通过USB接口自由更换TF内的音频内容（XP系统、WIN7系统、WIN8系统）
6.同时支持按键控制和UART异步串口通讯，通用标准接口协议，功能更强，控制更灵活方便
7.支持不同存储器之间的插播
8.支持组合播放
9.内置1W功放，直接驱动8欧姆/1W喇叭，声音洪亮，32级可调音量
10.DC 5V供电
11.上电初始化反应时间3s

选型注意

管脚介绍

管脚号	管脚名称	功能描述
1	DM	USB的DM脚
2	GND	电源地线
3	AUDIO	DAC输出脚
4	LOUT	喇叭接线端
5	ROUT	喇叭接线端
6	GND	电源地线
7	DP	USB的DP脚
8	GND	电源地线
9	RXD	UART的RXD接口
10	TXD	UART的TXD接口
11	GND	电源地
12	K2	按键K2 下一曲
13	ADKEY	ADC按键输入端
14	BUSY	忙信号（用于指示播放状态）
15	GND	电源地
16	VDD50	模块电源输入（3.0~5V）

应用范围

应用	功能
1）电饭煲	-语音导航
2）电磁炉	-语音导航
3）电冰箱	-语音导航
4）无线广播设备	-实时对讲方案
5）多媒体教学设备	-实时对讲方案
6）网络收音机	-流媒体方案
7）电子导航系统	-流媒体方案
8）发声医疗设备	-流媒体方案
9）电梯报层器、语音提示器等周边产品	-远程下载方案
10）智慧家居，智慧城市，智慧畜牧等	-远程下载方案
11）交通,井下定位、报警	-远程下载方案
12）智能充电设备（充电宝、充电桩等）	-远程下载方案
13）录音笔	-录音方案
14）录音对讲机	-录音方案
