WT2003Hx 系列 远程升级MP3语音芯片
高性能MP3语音芯片 · UART控制 · 支持外挂Flash/TF卡/U盘
2.6~5.0V 最大128M外挂 MP3/WAV 内置D类功放 串口控制
UART串口控制
115200bps，指令丰富
115200bps，指令丰富
内置0.5W D类功放
可直接驱动喇叭
可直接驱动喇叭
多种存储介质
SPI-Flash/TF卡/U盘
SPI-Flash/TF卡/U盘
索引/文件名播放
支持文件夹内索引
支持文件夹内索引
在线升级/远程下载
U盘拷贝，程序更新
U盘拷贝，程序更新
产品概述
WT2003Hx系列是唯创电子推出的高性能MP3语音芯片，采用32位处理器，主频高达120MHz。支持标准UART串口控制（默认115200bps），可外挂SPI-Flash、TF卡或U盘作为存储介质。内置0.5W D类功放，可直接驱动喇叭；支持MP3、WAV格式（8kbps~320kbps）。提供索引播放、文件名播放、文件夹内播放、插播、循环、音量调节（0~31级）等丰富指令。芯片内置虚拟U盘区域（最大701KB），可连接电脑直接拷贝音频，实现离线更新。广泛用于汽车电子、智能家居、医疗设备、工业报警等场景。
上电初始化约500ms~1s，之后再进行串口通信。外挂Flash建议使用唯创原厂，以确保播放稳定性。
电气参数
| 工作电压 | 2.6V ~ 5.0V |
| 休眠电流 | ＜5μA（深度休眠） |
| 工作电流 | ≈15mA（播放MP3） |
| DAC信噪比 | ≥95dB |
| 音频采样率 | 8KHz ~ 44.1KHz |
| 工作温度 | -40℃ ~ +85℃ |

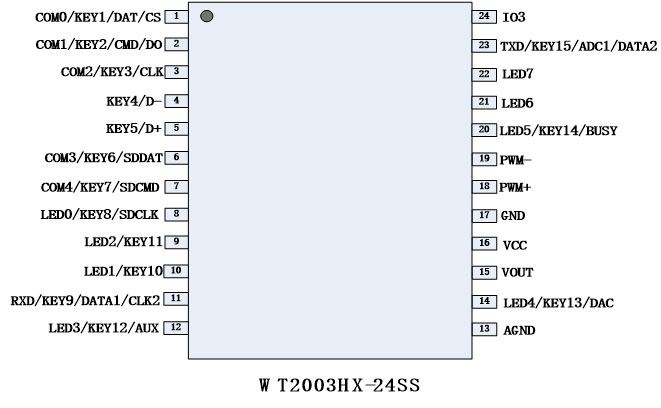

管脚定义 (TSSOP24)
△ 实际引脚请参考规格书，此处为示意
| 序号 | 引脚名称 | 描述 |
|---|---|---|
| 1 | COM0/KEY1/DAT/CS | 位0/按键1/SD_DAT/SPI-Flash片选 |
| 2 | COM1/KEY2/CMD/DO | 位1/按键2/SD_CMD/SPI-Flash数据输出 |
| 3 | COM2/KEY3/CLK | 位2/按键3/SD_CLK/SPI-Flash时钟 |
| 4 | KEY4/D- | 按键4/D- |
| 5 | KEY5/D+ | 按键5/D+ |
| 6 | COM3/KEY6/SDDAT | 位3/按键6/SD卡数据 |
| 7 | COM4/KEY7/SDCMD | 位4/按键7/SD卡片选 |
| 8 | LED0/KEY8/SDCLK | 段0/按键8/SD卡时钟 |
| 9 | LED2/KEY11 | 段2/按键11 |
| 10 | LED1/KEY10 | 段1/按键10 |
| 11 | RXD/KEY9/DATA1/CLK2 | RXD（语音芯片数据接收脚）/按键9/一线串口数据输入/两线串口时钟信号输入 |
| 12 | LED3/KEY12/ADC0 | 段3/按键12/ADC通道0 |
| 13 | AGND | 模拟地 |
| 14 | LED4/KEY13/DAC | 段4/按键13/DAC输出 |
| 15 | VOUT | 外接存储器供电口（必须接106电容到地） |
| 16 | VCC | 电源输入（必须接106电容到地） |
| 17 |
GND |
数字地 |
| 18 |
PWM+ |
喇叭接线端 |
| 19 |
PWM- |
喇叭接线端 |
| 20 |
LED5/KEY14/BUSY |
段码5/按键14/BUSY忙信号输出 |
| 21 |
LED6 |
段6 |
| 22 |
LED7 |
段7 |
| 23 |
TXD/KEY15/ADC1/DATA2 |
TXD（语音芯片数据发送脚）/按键15/ADC通道1/两线串口数据输入 |
| 24 |
IO3 |
IO口 |
※ BUSY脚：播放时为高电平，空闲低电平。串口使用TXD/RXD，默认波特率115200。
UART 控制指令
通信协议：起始码7E，结束码EF，长度+命令+参数+累加和校验。默认波特率115200。
| 命令 | 功能 | 示例(16进制) |
|---|---|---|
| 95+文件包名+索引 | 片内Flash文件包索引播放 | 7E 0A 95 57 43 5A 59 31 00 01 1E EF |
| 92+文件包名+文件名 | 片内Flash文件包文件名播放 | 7E 0C 92 57 43 5A 59 31 30 30 30 31 E2 EF |
| 94+文件包名+索引 | 片外Flash文件包索引播放 | 7E 0A 94 57 43 5A 59 31 00 01 19 AF |
| 91+文件包名+文件名 | 片外Flash文件包文件名播放 | 7E 0C 91 57 43 5A 59 31 30 30 30 31 E1 EF |
| 9D+曲目地址 | 片内Flash根目录索引播放 | 7E 05 9D 00 01 A3 EF |
| 9E+文件名 | 片内Flash根目录文件名播放 | 7E 07 9E 30 30 30 31 66 EF |
| 9F+曲目地址 | 片内固定语音索引播放 | 7E 05 9F 00 01 A5 EF |
| A0+曲目地址 | 片外Flash索引播放 | 7E 05 A0 00 01 A6 EF |
| 96+文件夹+索引 | 片外Flash文件夹内索引播放 | 7E 0B 96 57 43 5A 59 31 00 01 2C EF |
| AA | 暂停/继续 | 7E 03 AA AD EF |
| AB | 停止 | 7E 03 AB AE EF |
| AE+音量 | 音量设置(0~31, 0x1F最大) | 7E 04 AE 1F D1 EF |
| B4 | U盘拷贝到内置区 | 7E 03 B4 B7 EF |
| B6+模式 | 音频输出切换(00 SPK,01 DAC) | 7E 04 B6 01 BB EF |
| C0 | 查询软件版本 | 7E 03 C0 C3 EF |
| C2 | 查询工作状态 | 7E 03 C2 C5 EF |
| DF | 格式化外挂Flash | 7E 03 DF E2 EF |
| FB+波特率 | 切换波特率 | 7E 06 FB 00 25 80 A6 EF (9600) |
完整指令格式：7E + 长度 + 命令 + 参数 + 校验和(累加和低字节) + EF。每条命令执行后会返回结果码。
典型应用场景
汽车电子
车载导航语音、倒车雷达、电动车提示音
智能家居
智能门锁、安防报警、家电语音提示
工业自动化
设备故障报警、操作指引、流水线播报
医疗器械
健康设备提示、医疗仪器语音导航
开发配套工具
U盘离线升级
预留USB接口，插入U盘自动拷贝音频到内置Flash，无需电脑。
指令调试助手
串口调试工具，快速测试播放、音量、查询等指令。
PC模拟U盘
通过USB连接电脑，显示盘符，直接拖拽音频文件更换内容。
参考电路 & 例程
提供C51/ARM示例代码、应用笔记、完整原理图。
典型应用电路
- 电源去耦： VCC（11脚）和VOUT（10脚）必须靠近芯片引脚1cm内接10μF+0.1μF电容到地，否则工作不稳定。
- 串口连接： MCU的TXD接芯片RXD(6脚)，RXD接芯片TXD(16脚)。MCU电平若为5V，需加电平转换电路（3.3V）。
- 音频输出： 默认PWM输出（13/14脚）直接接8Ω/0.5W喇叭；如需DAC输出，发送B6指令切换，从DAC脚(9脚)输出，需外接RC滤波后接功放。
- 外挂存储器： SPI-Flash接CS(1)、DO(2)、CLK(3)等引脚，TF卡/U盘可同时挂载，系统自动识别。
- USB接口： 预留USB D+/D-引脚，可连接电脑进行音频拷贝或程序升级。
详细原理图及PCB Layout请参考《WT2003Hx应用电路》，可联系FAE获取。
常见问答 (FAQ)
WT2003Hx支持哪些存储介质？
支持外挂SPI-Flash（最大128M）、TF卡、U盘，以及片内虚拟U盘（180KB~701KB）。可通过指令选择播放来源。
如何通过电脑更新内置Flash的音频？
连接USB接口到电脑，会显示一个盘符（需驱动），将音频文件直接复制到根目录即可，按文件名或索引播放。注意文件顺序以拷贝顺序为准。
指令发送后没有返回或返回01错误？
检查校验和计算是否正确；指令间隔需≥200ms；确认串口电平与芯片匹配（3.3V）；确保上电初始化完成（≥1s）。
如何实现远程升级语音内容？
使用F6创建文件、F0传输数据、FD同步大小等指令，通过UART接收bin文件写入Flash，具体参考《语音文件更新操作流程图》。
芯片支持混音或MIDI吗？
该系列主要面向MP3/WAV音频播放，如需混音或MIDI功能，可咨询我司其他型号（如WT588E系列）。
外挂Flash播放出现杂音或中断？
请使用唯创原厂Flash，其他品牌可能存在时序兼容性问题。另外确保电源纹波<5%，VOUT电容靠近芯片。
