WTN6020-8S-E 门铃专用语音芯片
12种原厂“叮咚”音效 · 按键直接触发 · 超低功耗
12款音色可选 2.2~5.5V 待机＜5μA PWM/DAC输出
高电平脉冲触发
PA1播放 / PA3音量- / PA0音量+
PA1播放 / PA3音量- / PA0音量+
5级音量控制
按键直接调节，无需MCU
按键直接调节，无需MCU
PWM直推喇叭 / DAC输出
灵活适配不同功放需求
灵活适配不同功放需求
精准±1%内振
无需外部晶振，高稳定性
无需外部晶振，高稳定性
超低功耗待机
静态电流＜5μA
静态电流＜5μA
产品概述
WTN6020-8S-E 是专为电子锁、门铃、安防系统设计的语音芯片，内置12个不同版本的“叮咚”音效，音色丰富悦耳。芯片采用按键高电平脉冲触发方式，支持播放、音量加、音量减功能，无需外部主控即可独立工作，大幅简化门铃产品设计。
音效定制： 若需使用自有“叮咚”音效，可联系业务人员烧录制作，满足个性化需求。
电气参数
| 工作电压 | 2.2V ~ 5.5V |
| 待机电流 | ＜5μA (VDD=3V/4.5V, 无负载) |
| PWM驱动能力 | 可直接驱动8Ω/0.5W喇叭 |
| 内置振荡精度 | ±1% (无需外部晶振) |
| 工作温度 | -20℃ ~ +85℃ (极限-40℃可工作) |
| LVR复位电压 | 2.0V |

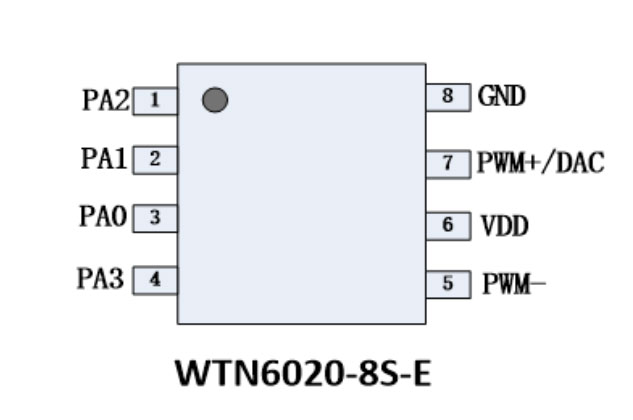

SOP8 管脚定义
| 管脚号 | 名称 | 功能描述 |
|---|---|---|
| 1 | PA2 | BUSY忙信号输出 |
| 2 | PA1 | 按键高脉冲触发（大于50ms），播放 |
| 3 | PA0 | 按键高脉冲触发（大于50ms），音量+ |
| 4 | PA3 | 按键高脉冲触发（大于50ms），音量- |
| 5 | PWM- | PWM输出脚 |
| 6 | VDD | 电源正极 |
| 7 | PWM+/DAC | PWM输出脚/DAC输出脚 |
| 8 | GND | 电源负极 |
※ BUSY空闲高电平，播放时低电平。按键触发高脉冲宽度需大于50ms。
按键控制功能
| 引脚 | 功能 | 触发方式 |
|---|---|---|
| PA1 | 播放“叮咚”音效 | 高电平脉冲(＞50ms) |
| PA0 | 音量增加 | 高电平脉冲(＞50ms)，5级循环 |
| PA3 | 音量减小 | 高电平脉冲(＞50ms)，5级循环 |
| PA2 | BUSY状态输出 | 播放时低电平，空闲高电平 |
音量调节不影响当前播放，5级音量变化，达到最大/最小时继续触发无变化。
典型应用电路

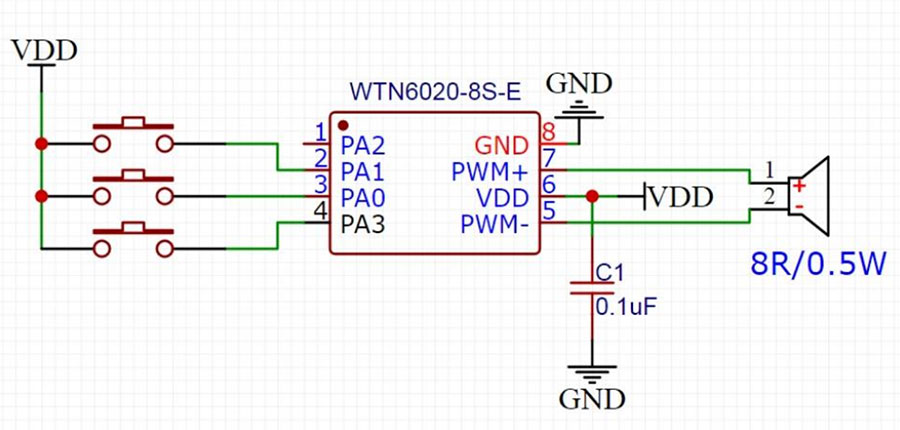

1 PWM 输出（直推喇叭）
芯片VDD接0.1μF+10μF滤波电容（紧靠芯片），PWM+ / PWM- 直接连接8Ω/0.5W喇叭或蜂鸣器。按键接高电平触发（VDD）。
※ 电容C1靠近VDD脚，电源回路走线短，抗干扰增强。

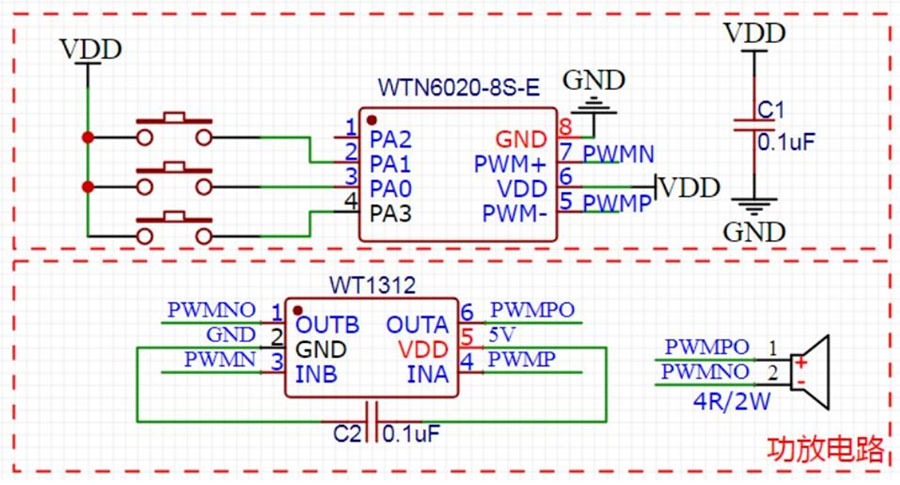

2 PWM + 外接功放输出
若需要更大音量，可在PWM输出后接WT1312或LM4863等功放芯片，驱动更大功率喇叭。

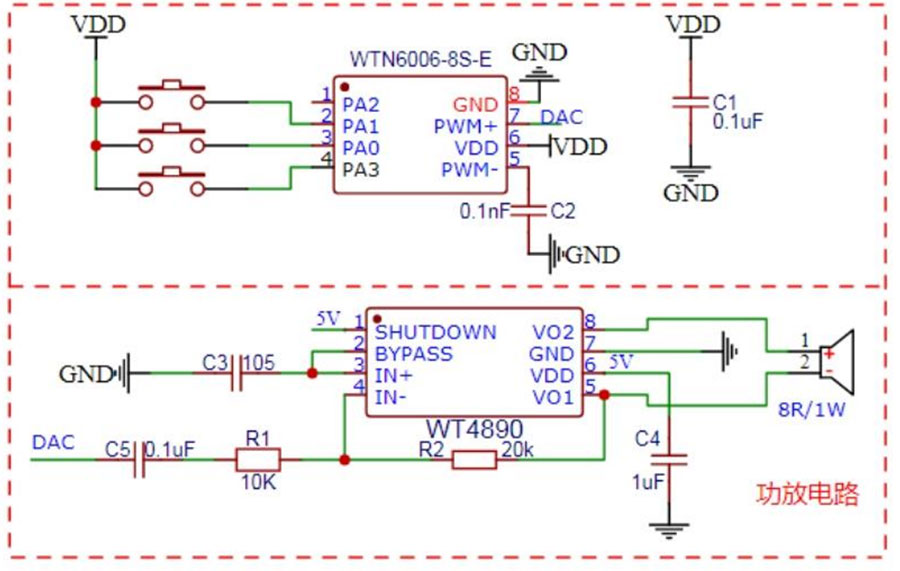

3 DAC 输出
PWM-脚必须接1nF电容到地，DAC输出脚（原PWM+）连接至外部功放输入端。适用于高音质场景。
★ DAC模式下，PWM-不可悬空，否则音频异常。
所有应用中，建议在VDD与GND之间并联10μF和0.1μF电容，并尽量靠近芯片，以保证电源稳定。
设计注意事项
- 按键触发高电平脉冲宽度需大于50ms，芯片内部防抖处理。
- 上电初始化约100ms，期间不响应按键，建议系统上电后稍作延时。
- 待机模式：播放结束后约2秒自动进入休眠，静态电流＜5μA。
- BUSY脚可作为播放状态指示，驱动LED或通知MCU。
- 如需定制其它“叮咚”音效或调整触发方式，请联系唯创业务人员。
