WT588F34B-16S-C 高性能语音芯片
内置32M SPI-FLASH · 一线/两线串口 · PWM/DAC输出 · 支持无缝循环及连码
2.4~3.6V 32Mbit Flash 待机＜10μA 1000段地址 12bit ADPCM
一线/两线串口
双字节指令，兼容性强
双字节指令，兼容性强
PWM直推8Ω喇叭
DAC输出可外接功放
DAC输出可外接功放
无缝循环/连码播放
支持FFF1无缝循环及FFF3连码
支持FFF1无缝循环及FFF3连码
在线更换语音
通过下载器或MCU更新Flash
通过下载器或MCU更新Flash
1000段语音地址
0000H~03E7H，灵活调用
0000H~03E7H，灵活调用
产品概述
WT588F34B-16S-C 是一款内置32Mbits SPI-FLASH的高性能语音芯片，支持一线/两线串口通讯，采用12bit ADPCM解码（4K~24KHz），音频输出支持PWM（可直接驱动8Ω/0.5W喇叭）及DAC输出。芯片最大支持1000段语音地址，具备无缝循环（FFF1）、连码播放（FFF3）、循环播放（FFF2）等丰富控制指令。待机电流小于10μA，非常适合需要语音提示、语音导航的各类电子产品。
芯片上电初始化约150ms，建议上电后延时≥100ms再发指令。通讯IO口默认内部1M下拉，播放结束后可将DATA/CLK拉低以防倒灌电流，1秒后自动休眠。
电气参数
| 工作电压 (VDD/VDD-SPI) | 2.4V ~ 3.6V |
| 休眠电流 | 典型10μA，最大15μA |
| 工作电流 | ≤5mA（空载） |
| PWM驱动能力 | 可直接驱动8Ω/0.5W喇叭 |
| 音频解码 | 12bit ADPCM (4K~24KHz) |
| 工作温度 | -10℃ ~ +70℃（极限-40~+80℃） |
注意：芯片与Flash的供电电压需保持一致，且电源滤波电容应紧靠芯片VCC和GND脚，回路长度＜1cm以增强抗干扰。

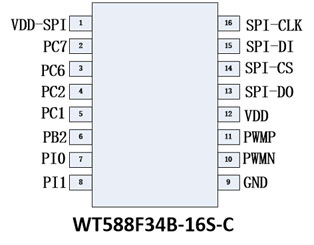

SOP16 关键管脚
| 管脚号 | 名称 |
描述 |
|---|---|---|
| 1 | VDD-SPI |
FLASH电源脚（2.4V-3.6V） |
| 2 | PC7 |
二线DATA输入脚 |
| 3 | PC6 |
连接SPI-FLASH数据输出脚（MOSI，FLASH为从机） |
| 4 | PC2 |
连接SPI-FLASH数据输入脚（MISO，FLASH为从机） |
| 5 | PC1 |
SPI-FLASH时钟脚（CLK） |
| 6 | PB2 |
一线DATA数据输入脚/二线CLK时钟脚 |
| 7 | PI0 |
BUSY脚语音播放忙信号输出脚 |
| 8 | PI1 |
SPI-FLASH片选脚（CS） |
| 9 |
GND |
地线脚 |
| 10 |
PWMN |
PWM输出脚 |
| 11 |
PWMP |
PWM/DAC输出脚 |
| 12 |
VDD |
电源正极（2.4V-3.6V） |
| 13 |
SPI-DO |
连接PC2脚 |
| 14 |
SPI-CS |
连接PI1脚 |
| 15 |
SPI-DI |
连接PC6脚 |
| 16 |
SPI-CLK |
连接PC1脚 |
※ BUSY脚：播放时为低电平，空闲时为高电平。一线通讯使用PB2，两线通讯使用PB2（CLK）和PC7（DATA）。
控制命令 (双字节)
| 命令码(Hex) | 功能 |
|---|---|
| 0000H ~ 03E7H | 播放对应地址语音（最多1000段） |
| FFE0H ~ FFEFH | 16级音量调节（FFE0最小，FFEF最大，上电默认最大） |
| FFF1H | 无缝衔接循环播放（音源需为TLB格式，先发地址再发FFF1或先发FFF1再发地址） |
| FFF2H | 循环播放当前段（播放中发送有效） |
| FFF3H + 地址 | 连码播放（最多40段，指令间延时＜20ms） |
| FFFEH | 停止播放 |
| FFFDH | 释放FLASH控制（允许外部下载器操作FLASH） |
| FFFCH | 重新控制FLASH（恢复芯片对FLASH的控制） |
通讯要点： 先发高字节的低位，再发低字节的低位；两字节间隔＜4ms（建议2ms）。连码指令FFF3与地址之间建议延时5ms，整组连码总段数不超过40。
典型应用场景
汽车电子
车载导航语音提示、倒车雷达报警、电动车语音播报
智能家居
智能门锁语音引导、家电语音提示、安防报警器
工业自动化
设备故障语音报警、操作指引、生产流程播报
医疗器械
健康设备操作提示、医疗仪器语音引导
相关配套工具
USB在线下载器
通过配套下载器可直接连接芯片烧写FLASH，无需拆板，支持批量生产。
网页上位机平台
登录 https://wt588f.waytronic.com:8443，在线制作语音BIN文件，支持WAV/MP3导入。
FLASH下载器（SPI接口）
支持WT588F34B外部SPI-FLASH擦写，配合FFFD/FFFCH指令实现灵活更新。
开发文档与范例
提供一线/两线串口程序范例、应用笔记及参考原理图，缩短开发周期。（请参考规格书）
硬件设计参考
芯片支持一线/两线串口，并提供PWM直推喇叭、PWM+功放、DAC+功放三种典型输出方式。
- 电源设计： VDD和VDD-SPI电压均为2.4~3.6V，需靠近芯片放置0.1μF+10μF滤波电容，回路长度＜1cm。
- PWM输出： PWMM和PWMP直接连接8Ω/0.5W喇叭，喇叭线过长时建议串联磁珠抑制EMI。
- DAC输出： PWMP脚输出模拟音频，需外接RC滤波后送入功放（如WT4890）。
- 下载接口： 预留SPI接口（CS、CLK、MISO、MOSI、VDD、GND）用于在线烧录FLASH。
注意：芯片与MCU通信的IO口建议串联1kΩ电阻，以提高抗干扰和稳定性。BUSY脚可用于使能外部功放。
