📦 产品详情 / PRODUCT DETAILS
高保真录音
24位ADC/DAC，105dB SNR，THD+N低至-77dB，录音室级音质
专业降噪
单麦/双麦环境噪音消除（ENC），适配会议、工牌等嘈杂场景
蓝牙6.0 + 边录边传
录音同时蓝牙传输、本地存储，支持时间戳文件管理
产品概述

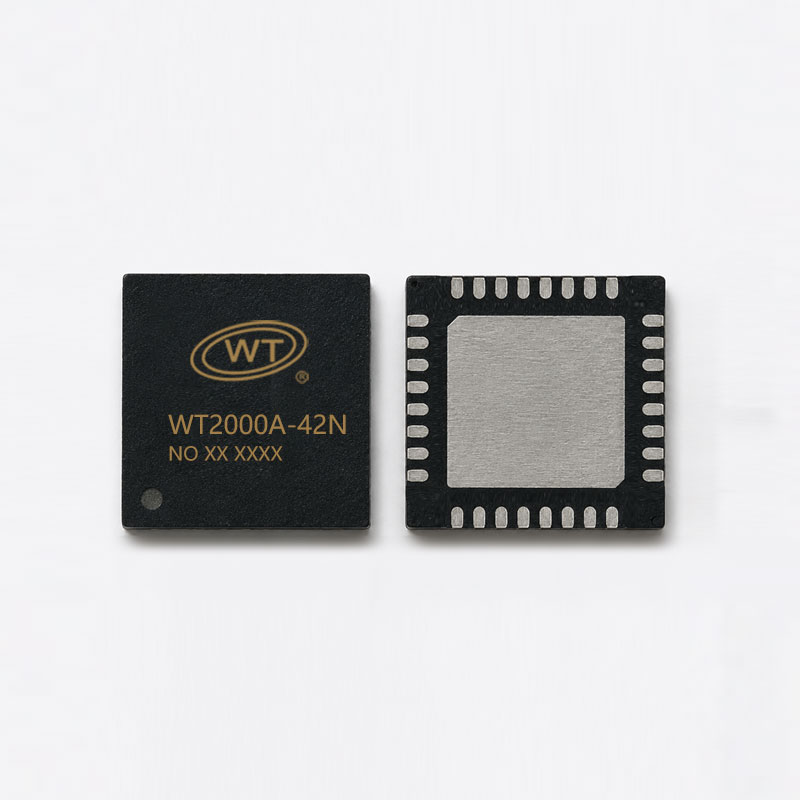

WT2000A3-42N 是一款专业级录音芯片，集成24位高精度AD/DA、双核DSP（160MHz）、蓝牙6.0、多存储介质（TF卡/U盘/SPI Flash）。支持双麦环境噪声消除，录音功耗仅5mA（不含存储/蓝牙）。音频解码格式丰富（MP3/WMA/FLAC/APE/OPUS等），录音可自定义采样率和格式，文件按时间自动分片存储。提供UART/SPI控制接口，支持边录边传（蓝牙+串口）、时间戳文件管理、剩余容量查询等功能。适用于专业录音笔、会议系统、录音工牌、执法记录仪等产品。
工业级-40~85℃ 宽电压2.2-4.5V 支持128G TF/U盘
产品优势
旗舰音频性能
24位DAC信噪比105dB，ADC信噪比95dB，THD+N -77dB，还原真实声音。
24位DAC信噪比105dB，ADC信噪比95dB，THD+N -77dB，还原真实声音。
双麦降噪+回声消除
支持单/双麦克风环境噪声消除，内置AECO引脚，提升通话录音清晰度。
支持单/双麦克风环境噪声消除，内置AECO引脚，提升通话录音清晰度。
蓝牙6.0 + 边录边存边传
录音同时蓝牙传输音频流，并存储到TF卡/U盘，支持多模式切换。
录音同时蓝牙传输音频流，并存储到TF卡/U盘，支持多模式切换。
智能文件管理
文件名按年月日时分自动生成，整点自动分片，支持按时间删除/查询容量。
文件名按年月日时分自动生成，整点自动分片，支持按时间删除/查询容量。
功能特点
32位双核DSP，最高160MHz
支持MP2/MP3/WMA/FLAC/APE/M4A/OPUS/WAV解码
双通道24位ADC，SNR≥95dB，支持单/双差分MIC输入
双通道24位DAC，SNR≥105dB，差分/single-ended输出
蓝牙6.0，支持边录音边蓝牙传输
支持TF卡(128G)/U盘(128G)/SPI Flash(256Mbit)
UART/SPI控制接口，波特率可调
录音文件按年月日时分命名，整点自动分片
支持按时间批量删除录音文件
查询剩余容量，剩余不足可自动删除旧文件
深度休眠模式，低功耗待机
AD按键/串口指令双控，支持休眠唤醒
BUSY/LED状态指示（录音闪烁，播放高，蓝牙指示）
USB连接PC可读取TF卡/U盘内容
应用场景
专业录音笔/采访机
会议系统/同声传译
录音工牌/执法记录仪
车载DVR/行车记录
智能耳机/通话降噪
银行/柜台录音设备
电台/播客录音
智能音箱/语音助手
产品参数
| 工作电压 | 2.2V ~ 4.5V（典型3.7V） |
| 内核 | 32位双核DSP，最高160MHz |
| 存储扩展 | TF卡(128G)/U盘(128G)/SPI Flash(256Mbit) |
| 音频ADC | 24位，SNR≥95dB，支持单/双差分MIC |
| 音频DAC | 24位，SNR≥105dB，THD+N -77dB |
| 录音格式 | OPUS（默认）、MP3可选 |
| 录音采样率 | ADC支持8K~48KHz，DAC最高96KHz |
| 蓝牙版本 | 蓝牙6.0，支持边录边传 |
| 控制接口 | UART(默认115200bps)/SPI，AD按键 |
| 封装形式 | QFN42（5×5mm，底部焊盘） |
| 工作温度 | -40℃ ~ +85℃ |
引脚定义
1 GND
3 VCC42
5 VOUT
7 RX1
9 P19
11 ADKEY
13 XIN
15 P38
17 P39
19 SPI_DO
21 P32
23 ICECLK/D+
25 P10
27 RX2
29 P06
31 MIC1+
33 AGND
35 DACL
37 VDD_SD
39 P99
41 SD_CMD
2 DC_SW
4 VPP
6 VCC18
8 TX1
10 BUSY
12 ANT
14 XOUT
16 P37
18 SPI_CS
20 SPI_CLK
22 ICEDAT/D-
24 P11
26 P09
28 TX2
30 MIC2+
32 MICLDO
34 VREG
36 AECO
38 P100
40 SD_CLK
42 SD_DAT
▲ 顶视图（QFN42封装，0.4mm间距，底部焊盘接地）
| 引脚 | 名称 | 类型 | 功能说明 |
|---|---|---|---|
| E-GND | 底部焊盘 | P | 必须接地 |
| 1 | GND | P | 电源地 |
| 2 | DC_SW | IO | 内部降压，外接电感 |
| 3 | VCC42 | P | 电源输入(2.2-4.5V) |
| 5 | VOUT | P.\] | |
| ...... 详细42脚表格略，详见芯片手册 | |||
完整42引脚定义请参考数据手册，上表为关键功能引脚示意。
工作原理
芯片上电后初始化，等待按键或串口指令。录音启动后，双麦克风差分输入经24位ADC采样，内置DSP进行噪声抑制、回声消除（AECO），然后编码为OPUS/MP3格式。录音数据同时写入外挂存储（TF卡/U盘/SPI Flash）并通过蓝牙6.0传输给接收端（手机/PC），实现边录边存边传。文件名由内部RTC按年-月-日-时-分自动生成，整点自动分片。UART/SPI接口可发送指令控制录音启停、切换工作模式、查询剩余容量、按时间删除文件等。BUSY/LED脚输出状态指示。
MIC输入 → ADC → DSP降噪 → 编码 → 存储/蓝牙/串口输出
参考原理图
双麦克风差分输入 + 蓝牙6.0 + TF卡/SPI Flash存储 + UART控制典型应用图
客户案例
高端录音笔品牌
采用WT2000A3实现24bit/48kHz无损录音，双麦降噪，市场反馈音质卓越。
智能会议系统厂商
集成回声消除和蓝牙传输，实现无线录音+实时转录，年出货50K+。
执法记录仪供应商
边录边传+时间戳文件管理，满足行业规范，稳定可靠。
车载DVR方案商
车内双麦录音，抑制风噪和路噪，提升录音清晰度。
常见问题
支持双麦差分输入吗？是否内置偏置电压？
支持差分/单端MIC输入，MICLDO引脚提供麦克风偏置电压，可直接连接驻极体麦克风。
蓝牙边录边传时，传输数据是否与本地存储冲突？
不冲突，数据同时写入存储和通过蓝牙发送，支持多模式切换（仅存储/仅蓝牙/同时）。
录音文件如何命名？能否自定义？
默认按“年-月-日-时-分”自动生成，如“2503111430.opus”。可通过串口指令添加客户前缀。
如何批量删除旧录音？
支持按时间删除（例如删除某年某月某日之前的文件），通过串口指令实现。
是否支持实时串口输出音频数据？
支持，关闭蓝牙时可选择串口输出音频数据（MP3/OPUS流），便于PC端接收。
如何查询剩余存储容量？
发送查询指令可获取剩余空间，支持容量不足时自动删除最旧文件的功能（可配置）。
休眠功耗是多少？如何唤醒？
深度休眠电流＜10?A，可通过AD按键或串口指令唤醒。
