32位CPU 220MHz
内置2MB Flash + 640KB SRAM
专注语音芯片研发
📌 产品中心
VOICE IC · SOLUTION
📦 产品详情 / PRODUCT DETAILS
WTK6900FC
AI鼾声识别芯片 · 深度神经网络 · 实时检测 · 易集成
3.6~5.5V 鼾声识别≥95% 12秒高电平输出 千万级样本训练 响应延迟≤300ms
BNPU V3神经网络
支持DNN/TDNN/RNN/CNN
支持DNN/TDNN/RNN/CNN
鼾声识别准确率≥95%
千万级样本训练，抗干扰强
千万级样本训练，抗干扰强
专用信号输出
检测到鼾声 → PIN14输出12秒高电平
检测到鼾声 → PIN14输出12秒高电平
低功耗运行
识别模式功耗低至145mW
识别模式功耗低至145mW
串口+GPIO双输出
9600协议帧输出，易集成
9600协议帧输出，易集成
产品概述
WTK6900FC是唯创电子专为智能语音处理设计的AI芯片，聚焦鼾声识别场景。基于深度神经网络（DNN-HMM）技术，经千万级样本训练，在常规卧室环境下识别准确率≥95%。芯片集成高性能CPU（220MHz）、2MB Flash、640KB SRAM及BNPU V3神经网络处理单元。支持硬件信号输出（Pin14检测到鼾声输出12秒高电平）和UART串口数据输出（9600bps，协议帧A5FA008120FB）。可外接喇叭播报提示音，支持灵敏度调节。适用于智能睡眠健康设备、智能家居、汽车电子等领域。
芯片上电后持续监测，从检测到鼾声到输出信号延迟≤300ms。默认中等灵敏度，可定制高/低灵敏度模式。
电气参数
| PMU输入电压 (VCC) | 3.6V ~ 5.5V |
| VOUT (模拟/Codec供电) | 2.97V ~ 3.63V |
| VREG (内核供电) | 1.1V ±10% |
| 鼾声识别功耗 | 典型145mW |
| IO驱动能力 (5V耐压) | |
| 5mA ~ 23mA | |
| IO驱动能力 (3.3V) | 12mA ~ 26mA |
| 工作温度 | -40℃ ~ +85℃ |
注：Pin14高电平输出驱动能力约20mA，控制大功率负载需外接放大电路。

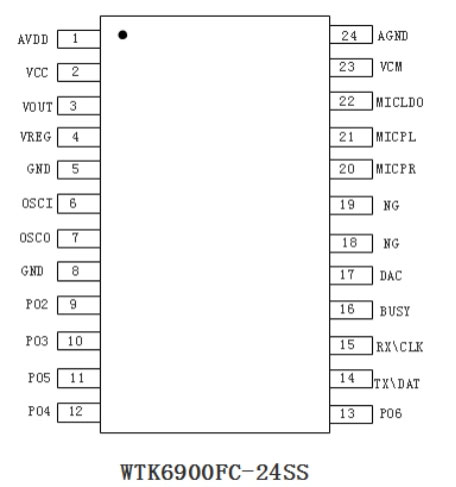

管脚定义 (SSOP24)
△ 实际引脚请参考规格书，此处为示意
| 序号 | 引脚名称 | 功能说明 |
|---|---|---|
| 1 | AVDD | 模拟电源，接4.7μF电容到地 |
| 2 | VCC | 电源输入 (3.6~5.5V) |
| 3 | VOUT | 接4.7μF电容到地 |
| 4 | VREG | 接4.7μF电容到地 |
| 5 | GND | 数字地 |
| 6 | OSCI | IO口/晶振输入 |
| 7 | OSCO | IO口/晶振输出 |
| 8 | GND | 数字地 |
| 9 | P02 | UART1_RX，通信端口 |
| 10 | P03 | UART1_TX，通信端口 |
| 11 | P05 | IO口 |
| 12 | P04 | IO口 |
| 13 | P06 | IO口 |
| 14 | TX/DAT | 鼾声识别信号输出：检测到鼾声输出12秒高电平 |
| 15 | RX/CLK | UART1_RX / 烧录脚 |
| 16 | BUSY | IO口 |
| 17 | DAC | IO口 / DAC输出 |
| 18 | NG | 暂未使用 |
| 19 | NG | 暂未使用 |
| 20 | MICPR | 麦克风输入(-) |
| 21 | MICPL | 麦克风输入(+) |
| 22 | MICLDO | 麦克风电源，接4.7μF电容滤波 |
| 23 | VCM | 参考电压输出 |
| 24 | AGND | 模拟地 |
※ Pin14为专用鼾声识别输出脚，每次确认鼾声后输出持续12秒高电平。UART默认波特率9600，输出固定协议帧A5FA008120FB。
鼾声识别功能详情
硬件信号输出 (Pin14)
检测到鼾声并确认后，引脚输出持续12秒的高电平信号，外部设备可直接检测电平变化触发联动（如震动、灯光、报警）。
串口数据输出
通过UART（9600bps）输出固定协议帧：A5 FA 00 81 20 FB，外部MCU可读取该帧精准判断鼾声事件，便于数据统计和复杂逻辑控制。
喇叭提示音播报
检测到鼾声时可自动播报预设提示音（如轻柔提示音或语音提醒）。串口协议灵活控制开关：
关闭播报：A5 FA 00 E0 00 0A DF B
打开播报：A5 FA 00 E0 01 0A EF B
提示音支持定制化替换，灵敏度也可根据场景定制（高/中/低三档）。
典型应用场景
智能睡眠健康
智能枕头、睡眠监测仪、健康手环，实时鼾声检测与干预
智能家居
卧室联动：检测鼾声自动调低空调风速、关闭灯光、调节床垫高度
汽车电子
车载疲劳驾驶监测，检测到打鼾触发灯光/语音提醒
消费电子
智能耳机、智能音箱，根据鼾声自动播放白噪音或降低音量
硬件设计参考
- 麦克风选型： 推荐型号JMO-627BA283R-10TC38，信噪比≥70dB，适配鼾声低频信号。
- 电源滤波： VCC、VOUT、VREG、MICLDO引脚需就近接4.7μF电容到地，减少电源噪声。
- 布线规范： 模拟地(AGND)与数字地(GND)分开布线，避免数字信号干扰音频采集。
- 麦克风布局： 靠近声源采集区域，远离振动源和强电磁干扰元件。
- 输出接口： Pin14高电平驱动能力约20mA，如需控制大功率设备（震动电机、继电器），需外接三极管或MOS管放大。
- 串口连接： UART1_TX (P03) / UART1_RX (P02) 为3.3V电平，与5V MCU通信需加电平转换。
详细原理图及PCB Layout请参考《WTK6900FC应用电路图》，可联系FAE获取。
常见问答 (FAQ)
鼾声识别准确率如何？
常规卧室环境下，识别准确率≥95%。算法经过千万级样本训练，具备强抗干扰能力，可过滤空调声、脚步声等背景噪音。
检测到鼾声后输出什么信号？持续多久？
Pin14引脚输出一个持续12秒的高电平信号，外部设备可直接检测该电平变化。同时UART也会输出固定协议帧A5FA008120FB。
如何控制喇叭播报提示音？
通过串口发送协议即可：关闭播报 A5FA00E0000ADFB，打开播报 A5FA00E0100AEFB。提示音内容可定制。
灵敏度可以调节吗？
支持，默认中等灵敏度。可定制高灵敏度（适合安静环境、轻微鼾声）或低灵敏度（适合噪音较多场景）。
芯片需要外部晶振吗？
内置RC振荡器，也支持外接晶体振荡器；开发者可根据需求选择。
如何获取串口输出的鼾声数据？
芯片上电后持续监测，UART1_TX (P03) 脚会以9600波特率输出固定帧。外部MCU或上位机可直接接收解析。
样品与技术支持
免费样品 | 参考设计 | 快速定制
