WTK6900HD是唯创电子专为婴儿哭声识别打造的高性价比语音识别芯片，内置32位处理器（120MHz）和深度神经网络算法。芯片持续检测环境声音，当识别到0-3岁婴儿哭声时，15脚（BUSY）输出300ms高电平脉冲；未识别时保持低电平。开发者无需处理复杂的音频分析，直接使用该信号触发电机、灯光、音乐等外围设备。外围电路极简：仅需两个电源电容和一个驻极体麦克风即可工作。广泛适用于智能婴儿床、安抚夜灯、安抚玩具、医院婴儿监护系统等场景。

芯片上电后持续通过麦克风采集环境声音，内置深度神经网络实时分析。当识别到0-3岁婴儿哭声时，15脚（BUSY）立即输出一个300ms的高电平脉冲，然后自动恢复低电平；未识别到哭声时保持低电平。开发者只需检测该脉冲信号即可触发相应动作，无需任何算法开发。

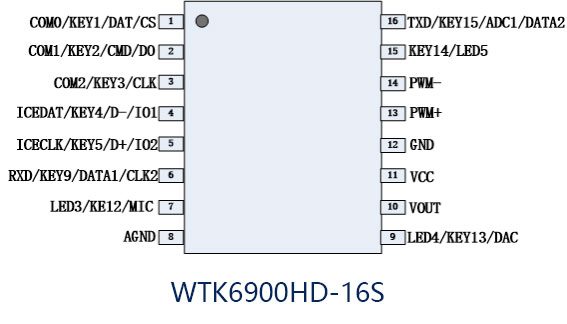

• 电源去耦： VCC（11脚）和VOUT（10脚）必须靠近芯片引脚1cm内接10μF+0.1μF电容到地，回路尽量短。
• 麦克风连接： MIC（7脚）输入，建议使用驻极体麦克风，VOUT为麦克风供电（接106电容滤波）。MIC走线尽量短，远离功放、射频等干扰源。
• 音频输出： PWM+/PWM-（13/14脚）可直接驱动8Ω/0.5W喇叭，播放安抚音效或提示音。如需DAC输出，使用9脚（DAC），外接RC滤波后接功放。
• BUSY输出： 15脚可直接驱动LED（加限流电阻）或连接MCU中断/GPIO。也可通过三极管/继电器控制电机、灯光等负载。
• 地线布局： 模拟地（AGND）与数字地（GND）应通过0Ω电阻单点连接在功放电容地端，避免干扰。
• 电源流向： 建议按大功率LED → 功放 → 语音芯片的顺序布局电源，采用分支走线。
