语音芯片WT2003HX在儿童玩具的应用

2021-12-16 18:03:09

儿童玩具在儿童时期有着不可或缺的意义。儿童玩具的基本趋势随着当今科技发展,传统玩具遇冷,高档玩具获得大片市场。传统玩具的没落,主要归咎于它固有的粗糙和生产水平低等原因,而电子玩具具有新奇性,多样性以及科技性,具有传统玩具没有的高级性。电子玩具市场的热潮得益于科技的发展和传播媒体的发展,电子玩具在玩具销量中占据着绝对的优势。

语音芯片在玩具中的应用

电子儿童玩具的出现,某种意义上来说,是人类技术发展的一种体现,为儿童玩具带了革命性的变化,摆脱了传统玩具的粗糙,现代技术的发展是玩具适应了时代发展。电子儿童玩具有一下特点:
1、降低玩具使用难度。
2、更容易吸引儿童的注意力。
3、有利于儿童学习,开阔视野。
综上所述,电子儿童玩具仍然有着极大的发展潜力和较大的市场。我们公司中的WT2003H芯片对于儿童玩具有许多可靠的方案。
(一)主控芯片
WT2003HX是一款功能强大的高品质语音芯片,采用高性能32位处理器,最高频率可达120MHz,具有低成本、低功耗、高可靠性、通用性能强等特点。针对电子儿童玩具,WT2003HX具有以下优势:
1.最大支持外挂128Mbit的Flash。
2.音频输出支持SPK和DAC输出。(DAC输出占用一个IO口)
3.支持语音高品质音频格式,音频码率支持8kbps~320kbps。
4.一个红外遥控解码器。
5.16bit高精度ADC和DAC。
6.大功率IO驱动能力,最高可直接驱动64ma。
7.四通道PWM输出。
客户可根据产品的内置语音的大小,选择合适产品的Flash,我们公司也有各种大小的Flash型号可供选择。音频输出可根据对客户的音量要求,选择SPK或者DAC输出,其中DAC输出可调增益,我们也提供相应的功放芯片和相应电路。其中红外遥控解码器、ADC、DAC和PWM输出,客户可根据产品需求使用。客户新奇的想法配合上我们强大的芯片,一定能够取得很好的成绩。

(二)参考方案

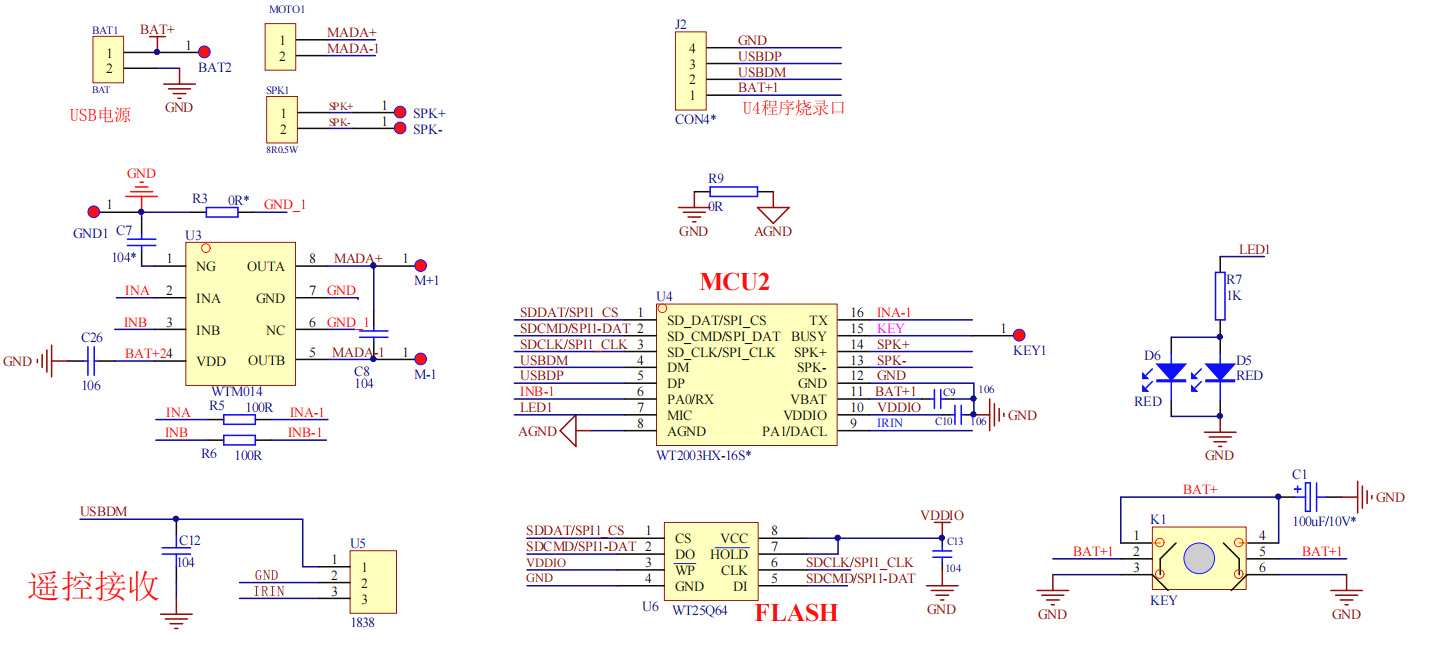

①红外遥控玩具方案原理图如下图2.1所示

语音芯片在红外遥控玩具方案


该方案中,使用红外遥控解码,解码按键多达21个,客户可使用实际的遥控器控制,解码准确、响应快。其中还包括我们的电机驱动芯片,通过PWM输出控制电机的正转、反转以及转速的调节。对于电池产品,我们芯片可做到低电压检测,配合低电语音播报提醒用户更换电池。红外解码类控制的玩具配合上电机以及其他外设,仍然有着极大的开发潜力。

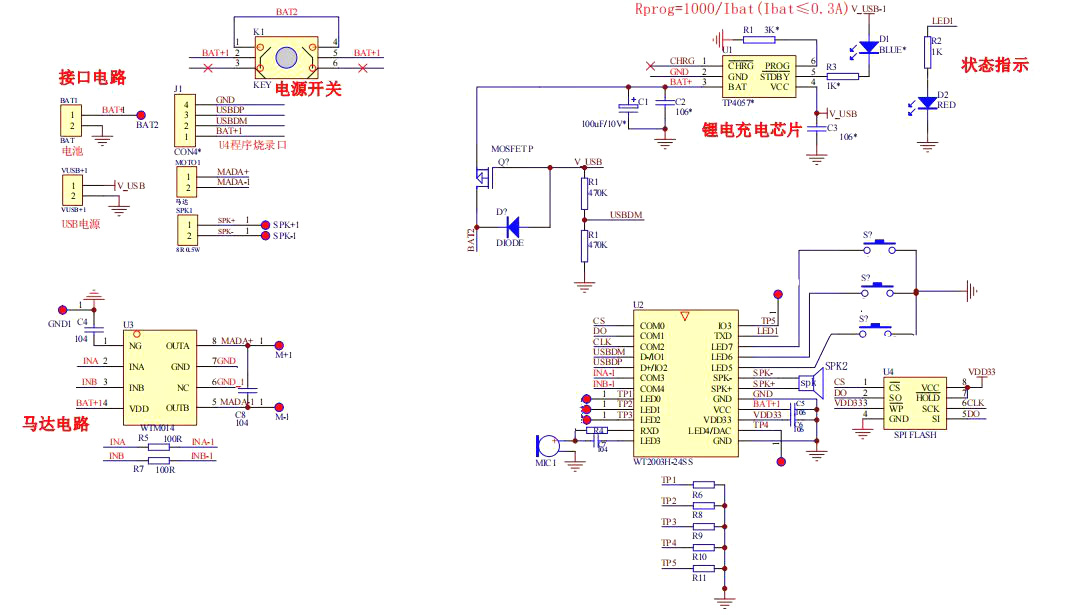

② 按键类玩具方案原理图如下图2.2所示


语音芯片在按键类玩具方案

该方案中,MCU及其外围电路简单成本低如下所示:

1)五个触摸按键
2)马达电路
3)三个普通IO按键
4)充电及充电检测电路
5)PWM呼吸灯

6)麦克风录音电路


(三)总结

总得来说,WT2003HX芯片在电子儿童玩具有着不错的表现,其中四通道PWM输出,可以很好的控制呼吸灯、电机、舵机以及需要脉宽调制的场景,也为玩具的发展方向和新奇性提供可能性。WT2003HX连接简单的MIC电路,最高支持24K采样率的录音,父母可以在玩具中留下录音,孩子在玩玩具时也能感受到父母的关心。其次,在功耗方面我们公司对电池产品的功耗控制十分到位,普通芯片休眠以及使用我们的MIC电路,功耗都到了微安级。浅谈我们WT2003HX芯片,还没完全发挥芯片真正的强大之处,还有许多开发的方向,需要我们的共同努力。
