WT8871音频功放芯片

产品特征： 1、对FM无干扰，高效率，音质优 2、输出功率高（THD＋N

在线咨询 PDF下载

全国服务热线

138-0273-1296

功能概述/PRODUCT INTRODUCTION

WT8871是一款无FM干扰，AB类/D类可选式功率放大器。5V工作电压时，最大驱动功率为5W（2?，BTL负载，THD>10%）。WT8871的应用电路简单，只需极少数外围器件，集成反馈电阻；输出不需要外接耦合电容或上举电容和缓冲网络。WT8871采用ESOP封装，特别适合用于小音量、小体重的便携系统中。可以通过控制进入休眠模式，从而减少功耗。
WT8871内部具有过热自动关断保护机制；工作稳定，增益带宽积高达2.5MHz，并且单位增益稳定。反馈电阻内置，通过配置外围参数可以调整放大器的电压增益及最佳音质效果，方便应用。是您USB低音炮及扩音器完美的解决方案。
★ 对FM无干扰，高效率，音质优
★ 输出功率高（THD＋N<10%，1KHz频率)
★ ESOP封装的为5W（2?负载）和3.5W（3?负载），3W（4?负载）
★ 掉电模式漏电流小
★ 采用ESOP封装
★ 外部增益可调，集成反馈
★ 宽工作电压范围2.0V~5.0V ? 不需驱动输出耦合电容、自举电容和缓冲网络
★ 单位增益稳定

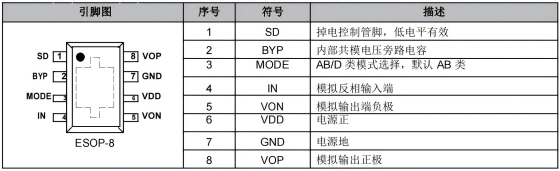

管脚介绍


应用范围

应用	功能
1）电饭煲	-语音导航
2）电磁炉	-语音导航
3）电冰箱	-语音导航
4）无线广播设备	-实时对讲方案
5）多媒体教学设备	-实时对讲方案
6）网络收音机	-流媒体方案
7）电子导航系统	-流媒体方案
8）发声医疗设备	-流媒体方案
9）电梯报层器、语音提示器等周边产品	-远程下载方案
10）智慧家居，智慧城市，智慧畜牧等	-远程下载方案
11）交通,井下定位、报警	-远程下载方案
12）智能充电设备（充电宝、充电桩等）	-远程下载方案
13）录音笔	-录音方案
14）录音对讲机	-录音方案
