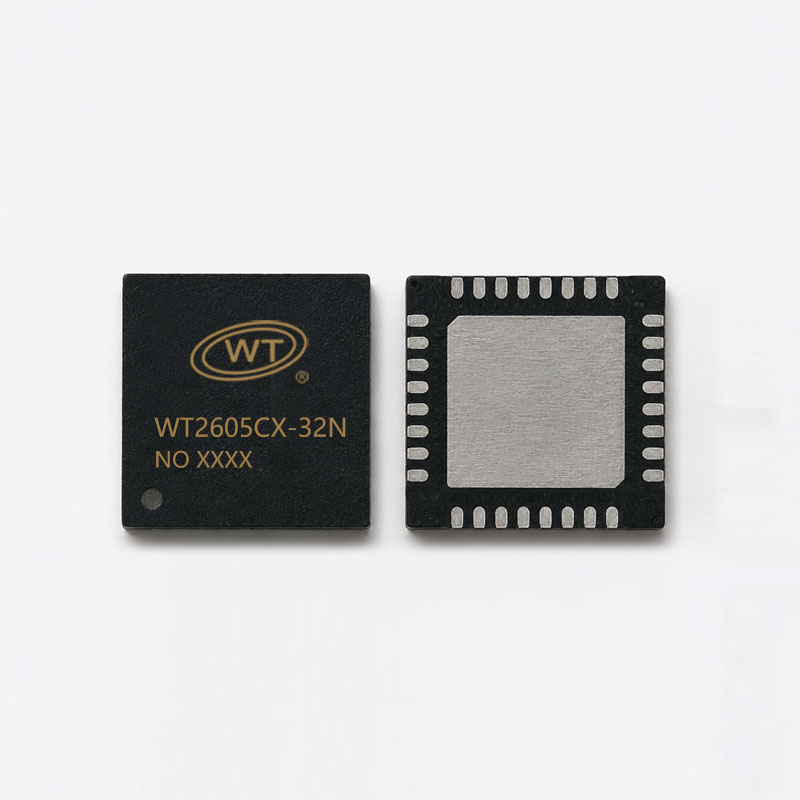

WT2605C 系列
双模蓝牙5.3音频芯片 · 蓝牙+MP3 · 串口AT指令 · QFN32
蓝牙5.3+BR+EDR+BLE 2.8~5.0V 32级音量 蓝牙通话 MP3/WAV解码
32位CPU 240MHz
高性能，低功耗
高性能，低功耗
蓝牙通话+电话本
来电报号，通话记录推送
来电报号，通话记录推送
多存储介质
SPI-Flash/TF卡/U盘，最大32G
SPI-Flash/TF卡/U盘，最大32G
AT指令控制
UART 115200bps
UART 115200bps
歌词/专辑封面推送
蓝牙音乐播放时推送
蓝牙音乐播放时推送
产品概述
WT2605C系列是唯创电子推出的高性能双模蓝牙音频芯片，集成240MHz 32位处理器，支持蓝牙5.3+BR+EDR+BLE，兼容A2DP、AVRCP、HFP、SPP等协议。芯片支持蓝牙音乐播放（SBC/AAC解码）、蓝牙通话、BLE数据传输，同时支持本地音频播放（SPI-Flash/TF卡/U盘）。提供标准AT指令集控制，默认UART波特率115200。内置16位立体声DAC/ADC，支持MP3、WAV解码。QFN32封装（4×4mm），适用于蓝牙音箱、车载音响、智能家居等场景。
上电默认蓝牙模式，可通过AT指令切换到音频模式。蓝牙名称 BT_WT2605C，晶振24MHz/12pF/±10ppm。
电气参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
|---|---|---|---|---|---|
| 工作电压 (VCC) | 2.8 | 3.7 | 5.0 | V | — |
| VOUT输出电压 | 2.8 | 3.0 | 3.4 | V | VCC=3.7V, 100mA |
| VOUT负载电流 | — | 100 | — | mA | — |
| IO输入高电平 (VIH) | 0.7×VOUT | — | VOUT+0.3 | V | VOUT=3.3V |
| IO输入低电平 (VIL) | -0.3 | — | 0.3×VOUT | V | VOUT=3.3V |
| IO输出高电平 (VOH) | 2.7 | — | — | V | VOUT=3.3V |
| IO输出低电平 (VOL) | — | — | 0.33 | V | VOUT=3.3V |
| DAC信噪比 (SNR) | — | 95 | — | dB | A-Weighted |
| 动态范围 (DAC) | — | 92 | — | dB | 1KHz/-60dB |
| ADC信噪比 | — | 79 | — | dB | line mode |
| 工作温度 | -40 | — | +85 | ℃ | — |
注：IO电平以VOUT为参考（约3.0V），与5V MCU通信需电平转换。
工程选项（功能定制）
| 序号 | 功能代码 | 功能说明 | 通讯接口 | 指令类型 |
|---|---|---|---|---|
| 1 | A001 | 本地音频播放+录音 | UART | AT指令 |
| 2 | A021 | 流媒体 | UART | AT指令 |
| 3 | L009 | 蓝牙音频+蓝牙通话+本地音频播放 | UART | AT指令 |
| 4 | L010 | 蓝牙音频+蓝牙通话+语音控制 | UART | AT指令 |
| 5 | L011 | 蓝牙音频+蓝牙通话+BLE+本地音频播放 | UART | AT指令 |
| 6 | L012 | 蓝牙音频+蓝牙通话+BLE+本地音频播放 | UART | 十六进制指令 |
| 7 | L013 | 本地音频播放+BLE | UART | AT指令 |
| 8 | L020 | 蓝牙音频发射 | UART | AT指令 |
更多功能可联系业务定制，如按键控制、红外控制等。

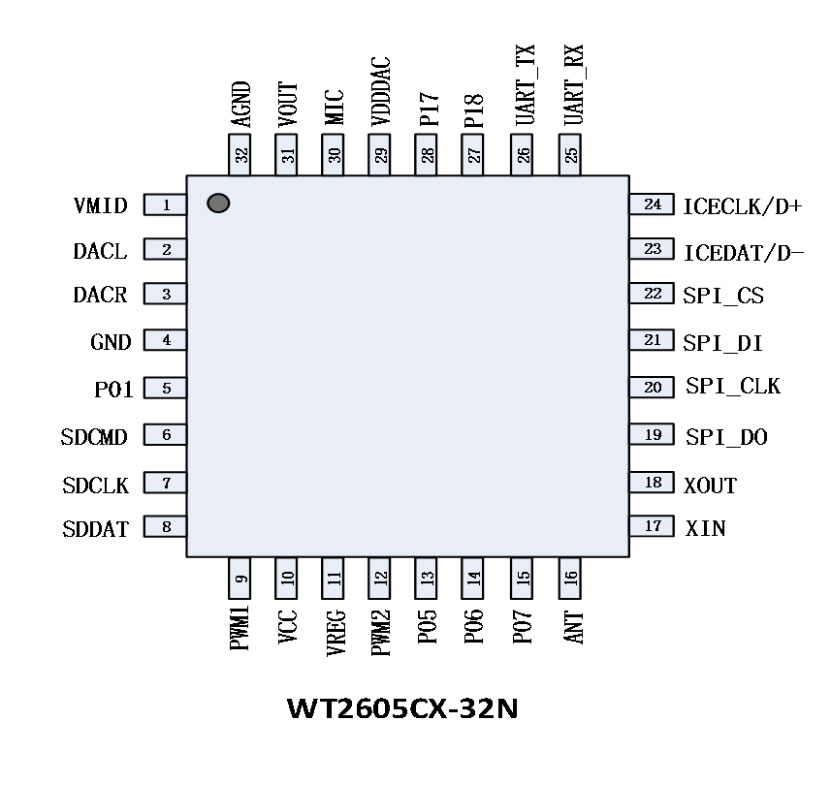

管脚定义 (QFN32)
△ 实际引脚请参考规格书，此处为示意
| 序号 | 引脚名称 | 功能说明 |
|---|---|---|
| 0 | GND | 底部焊盘地，必须接地 |
| 1 | VMID | 接1μF电容到地 |
| 2 | DACL | DAC左声道音频输出 |
| 3 | DACR | DAC右声道音频输出 |
| 4 | GND | 接底部GND |
| 5 | P01 | IO口 |
| 6 | SDCMD | SD卡片选 |
| 7 | SDCLK | SD卡时钟 |
| 8 | SDDAT | SD卡数据 |
| 9 | PWM1 | PWM通道1 |
| 10 | VCC | 电源输入 2.8~5.0V |
| 11 | VREG | 接1μF电容到地 |
| 12 | PWM2 | PWM通道2 |
| 13 | P05 | IO口 |
| 14 | P06 | IO口（透传使能） |
| 15 | P07 | IO口 |
| 16 | ANT | 蓝牙天线 |
| 17 | XIN | 24MHz晶振输入 |
| 18 | XOUT | 24MHz晶振输出 |
| 19 | SPI_DO | SPI Flash数据输出 |
| 20 | SPI_CLK | SPI Flash时钟 |
| 21 | SPI_DI | SPI Flash数据输入 |
| 22 | SPI_CS | SPI Flash片选 |
| 23 | ICEDAT/D- | 烧录口 / USB D- |
| 24 | ICECLK/D+ | 烧录口 / USB D+ |
| 25 | UART_RX | UART接收（数据输入） |
| 26 | UART_TX | UART发送（数据输出） |
| 27 | P18/BUSY | BUSY忙信号输出（播放时高电平） |
| 28 | P17 | IO口 |
| 29 | VDDDAC | DAC电源 |
| 30 | MIC | 麦克风输入 |
| 31 | VOUT | 内部LDO输出3.3V，接10μF电容到地 |
| 32 | AGND | 模拟地 |
※ BUSY脚播放时高电平，空闲低电平。UART为3.3V电平，与5V MCU通信需电平转换。天线需50Ω阻抗匹配。
AT指令控制
协议格式： 标准AT指令，默认波特率115200，3.3V TTL电平。数据位8，无奇偶校验，1停止位。
常用指令示例：
-
AT+PLAY— 播放 -
AT+PAUSE— 暂停 -
AT+NEXT— 下一曲 -
AT+PREV— 上一曲 -
AT+VOL=xx— 音量设置（0~31） -
AT+CHMODE=0/1— 切换蓝牙/音频模式 -
AT+DEV?— 查询当前设备状态
详细AT指令集请参考《WT2605C指令说明书》。上电默认蓝牙模式，蓝牙连接成功自动返回“BT_STA:6”，断开返回“BT_STA:9”。
典型应用领域
车载音响/导航
蓝牙音乐、免提通话、导航语音播报
蓝牙音箱
高品质蓝牙音乐播放，支持歌词推送
医疗/健身器材
语音播报、蓝牙数据传输
智能家居/共享设备
语音提示、蓝牙控制
硬件设计参考
- 电源： VCC(10脚)接10μF+0.1μF电容，VOUT(31脚)接10μF电容到地，VREG(11脚)接1μF电容。
- 射频天线： ANT(16脚)走50Ω阻抗线，尽量短且无过孔，预留π型匹配电路，天线周围净空，远离金属和电池。
- 晶振： 24MHz，负载电容12pF，精度±10ppm。晶振靠近XIN/XOUT(17/18脚)，下方敷铜隔离。
- 音频输出： DACL/DACR(2、3脚)为双声道输出，需外接功放（如NS4150）。也可使用PWM输出。
- UART接口： 使用25脚(RX)和26脚(TX)，电平3.3V，与5V MCU通信需串电阻或电平转换。
- 烧录口： ICEDAT/D-和ICECLK/D+ (23、24脚)建议预留测试点。
- 底部焊盘： 芯片底部GND必须可靠接地。
- 外挂Flash： 建议使用唯创原厂Flash，保证兼容性。
详细PCB Layout及匹配电路请参考《WT2605C应用电路图》，可联系FAE获取。
常见问答 (FAQ)
WT2605C支持哪些蓝牙协议？
支持A2DP、AVRCP、HFP、SPP、GATT等，双模蓝牙5.3（BR/EDR+BLE）。
蓝牙音乐播放支持哪些音频编码？
支持SBC和AAC解码。
如何切换蓝牙模式和本地音频模式？
发送AT+CHMODE=0切换到蓝牙模式，AT+CHMODE=1切换到音频模式（播放TF卡/U盘/Flash）。
芯片支持哪些存储介质？
支持SPI-Flash（最大128Mbit）、TF卡（32G）、U盘（32G），优先响应TF卡再响应U盘。
如何更新芯片固件？
可通过U盘或TF卡升级程序，也可通过USB接口连接电脑使用下载工具更新。
蓝牙连接距离和效果如何优化？
保持天线净空、50Ω阻抗匹配、远离干扰源。距离一般可达10米。
