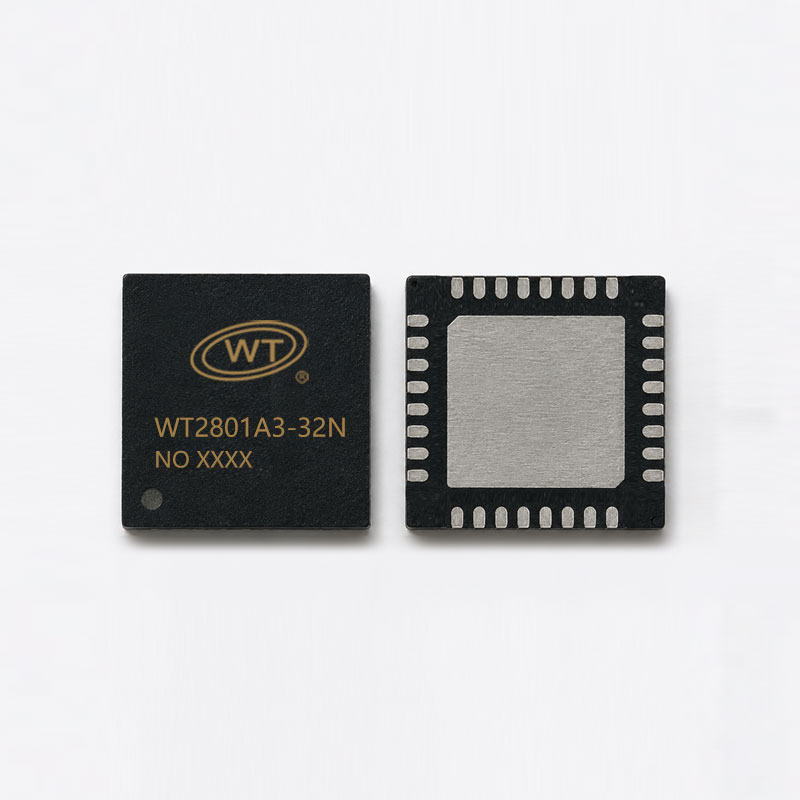

WT2801Ax-BL001 · 低功耗蓝牙音频旗舰SoC
WT2801Ax-BL001
32位240MHz | BLE5.4+2.4G | 内置D类功放 | 多模式播放
集成高性能处理器、蓝牙透传、高品质音频编解码与D类功放，支持外挂SPI Flash/TF卡/U盘，提供灵活串口控制指令。本页面提供完整32引脚功能描述及典型应用参考。
工作电压 2.7-5.0V 32级音量 / 多模式播放 深度休眠 <5μA UART 9600bps 控制
核心技术特性
BLE 5.4 + 2.4G
低功耗蓝牙透传，2.4G广播无线升级固件/语音，实现一对多维护。
高保真音频
MP3/WAV 8~320kbps，DAC SNR 91dB，内置320mW D类功放。
16bit ADC录音
高精度音频ADC，SNR 95dB，支持MIC输入扩展。
超大存储扩展
SPI Flash (128Mbit)、TF卡、U盘，灵活存放语音文件。
智能播放逻辑
单曲循环/列表循环/随机/组合播放(35首)/插播无缝衔接。
丰富外设接口
UART命令集、BUSY指示、蓝牙参数配置、USB接口。
引脚定义 (QFN32封装)
WT2801A4-32N 顶视图 (QFN32 4×4mm)，完整引脚1～32及底部散热地(GND)，具体信号参考下方表格。
| 引脚号 | 名称 | 功能描述 (基于说明书完整定义) |
|---|---|---|
| 0 (EPAD) | GND | 散热地 / 必须良好接地 |
| 1 | P04/AUX1 | NC (保留/未连接) |
| 2 | P03/SDDAT | NC |
| 3 | P02/SDCMD | NC |
| 4 | P01/SDCLK | NC |
| 5 | P22 / RXD | UART 数据接收 (TTL 3.3V) |
| 6 | P21/PWM- | 喇叭负极输出（D类功放差分输出） |
| 7 | PWM+ | 喇叭正极输出，直驱8Ω喇叭，最大320mW |
| 8 | VCC | 电源输入 2.7V ~ 5.0V |
| 9 | VOUT | 内部LDO输出 3.0V，可对外提供最大120mA |
| 10 | P00 / TXD | UART 数据发送 |
| 11 | P20 | NC |
| 12 | P19/SPI1DIN | NC (SPI1数据输入) |
| 13 | P18/SPI1DO | NC |
| 14 | P17/SPI1CLK | NC |
| 15 | P16/SPI1CS | NC |
| 16 | ANT | 蓝牙天线接口 (2.4GHz RF) |
| 17 | OSCI | 晶振输入 (24MHz) |
| 18 | OSCO | 晶振输出 |
| 19 | P15/SPIDIN | NC (SPI数据输入) |
| 20 | P14/SPIDO | NC |
| 21 | P13/SPICLK | NC |
| 22 | P12/SPICS | BUSY 状态指示脚 (播放时为高，可配置极性) |
| 23 | P11 | NC |
| 24 | DM | USB D- 信号 |
| 25 | DP | USB D+ 信号 |
| 26 | P10 | NC |
| 27 | P09 | NC |
| 28 | AGND | 模拟地 (需与数字地单点连接) |
| 29 | P08/MIC+ | NC (MIC正极输入预留) |
| 30 | P07/MICLDO | NC |
| 31 | P06/AUX2 | NC |
| 32 | P05/DAC | DAC 线输出 (模拟音频输出) |
* NC表示内部未连接或未使用，可根据应用保留悬空。RXD/TXD为默认串口通信引脚，ANT需做50欧姆阻抗匹配。更多详细信息参考官方数据手册。
典型应用电路设计
电源去耦
VCC (2.7-5V) → 10?F + 0.1?F → VOUT 3.0V供内部及IO
喇叭输出
PWM+ / PWM- 直接连接4~8Ω喇叭，可选RC吸收电路
主控通信
MCU TX→RXD, RX←TXD，公共地，默认9600bps
天线匹配
ANT引脚接π型网络(C-L-C)到陶瓷天线或PCB天线
外部Flash
SPI_CS/CLK/DI/DO 连接SPI存储器 (W25Q系列等)
BUSY指示
BUSY串接LED+电阻到VCC，播放时点亮/熄灭可配置
晶振建议使用24MHz ±10ppm，负载电容12pF。USB接口可直接连接电脑用于调试或升级。详细电路可参考唯创知音官方demo板。
多样化应用场景
工业语音提示器
设备故障报警/操作指引
汽车电子
倒车雷达/车载语音播报
智能家居 & 机器人
AI音箱/语音中控
医疗设备
监护仪语音报警/叫号系统
工业自动化
数控机床语音提示/安全预警
智能玩具 & 教育
早教机/故事机/蓝牙互动玩具
电气性能与串口协议速查
电气参数
VCC 2.7~5.0V，VOUT 3.0V/120mA，深度休眠＜5?A
VCC 2.7~5.0V，VOUT 3.0V/120mA，深度休眠＜5?A
音频DAC
SNR 91dB，THD+N -83dB，输出幅度0.6Vrms
SNR 91dB，THD+N -83dB，输出幅度0.6Vrms
ADC性能
SNR 95dB (差分)/92dB (单端)，支持MIC录音
SNR 95dB (差分)/92dB (单端)，支持MIC录音
BLE规格
BLE 5.4，发射功率可调，广播间隔可配(0.625ms步进)
BLE 5.4，发射功率可调，广播间隔可配(0.625ms步进)
| 指令(HEX) | 功能 | 示例帧 |
|---|---|---|
| FF 00 A0 | 指定索引播放 | 7E 00 08 FF 00 A0 00 01 A8 EF |
| FF 00 AE | 音量控制(0~31) | 7E 00 07 FF 00 AE 1F E3 EF |
| FF 00 AF | 播放模式设置 | 7E 00 07 FF 00 AF 01 B6 EF (单曲循环) |
| FF 00 B0 | 组合播放 | 7E 00 0D FF 00 B0 03 00 01 00 02 00 03 C5 EF |
| FF 00 FB | 波特率切换 | 7E 00 07 FF 00 FB 06 0C EF (切换到115200) |
| FF 00 FC | 进入2.4G升级模式 | 7E 00 06 FF 00 FC 01 EF |
校验和计算 = (长度+命令码+参数) 累加和取低字节，帧头7E帧尾EF。详细BLE透传(FF0501~FF0519)及查询指令请参阅完整手册。
2.4G广播升级 & 封装信息
一对多无线升级
搭配USB 2.4G发射器(读取TF卡内1.bin文件)，从机发送进入2.4G指令后自动接收固件升级，升级文件需小于100KB，提升产线效率。
订购型号 / 封装
WT2801AX-32N (QFN32 4×4mm)，最小包装348PCS/盘。可提供演示模块、开发板及配套串口调试工具。
