WTVxxxx系列是唯创电子推出的高性能语音芯片，采用32位处理器（120MHz），支持UART、一线串口、两线串口、按键等多种控制模式。内置存储容量可选120秒、380秒、890秒、1800秒（MP3格式，32kbps），也可外挂SPI-Flash扩展。芯片内置0.5W D类功放，可直接驱动8Ω喇叭，提供PWM/DAC输出。具备索引播放、组合播放、插播、循环播放、音量调节（32级）等功能。QFN32封装（4mm×4mm）体积小巧，适用于智能家居、汽车电子、工业提示等空间受限场景。

协议格式：7E + 长度 + 命令 + 参数 + 校验和(累加和低字节) + EF。默认波特率9600。

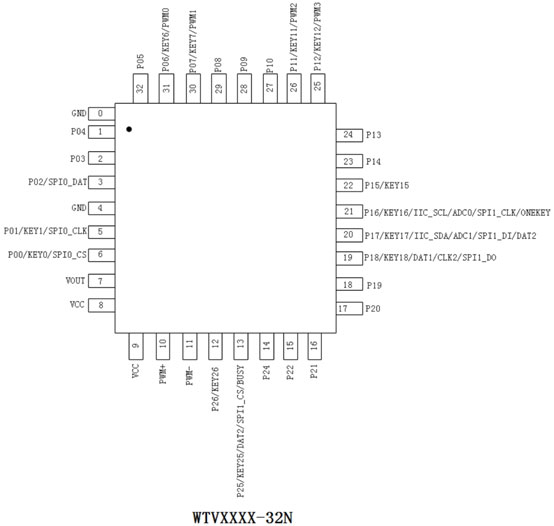

• 电源去耦： VCC脚（8、9）需靠近引脚放置10μF+0.1μF电容，回路≤1cm。VOUT脚（7）需接10μF电容到地。
• 电平匹配： 芯片IO为3.3V电平，若MCU为5V，需加电平转换电路（电阻分压或MOS管）。
• 音频输出： PWM+/PWM-（10、11）可直接驱动8Ω/0.5W喇叭。如需DAC输出，需选用DAC型号，外接RC滤波后接功放。
• EMC设计： PWM输出脚可串联磁珠（80Ω/100MHz）和电感（10μH）再接102电容到地，以通过认证。
• 外挂Flash： 如需扩展存储，建议使用唯创原厂Flash，并按150mil/208mil兼容布局。
• 下载接口： 预留UART（VCC/TX/RX/GND）和SPI接口，便于在线更新语音和固件。
• 底部焊盘： QFN32底部中央PAD必须接地，以提供良好散热和电气性能。
