长按录音
单芯片录音最长50秒，直推0.5W喇叭，音量大而清晰
超低待机
不工作时自动休眠，待机电流仅6?A，适合电池供电
按键控制
三个按键实现录音、循环播放、电平保持播放，无需MCU
产品概述
WTR050-16S 是一款高性价比录音芯片，内置录音功能，最长录音50秒（8kHz采样）。可直接推动8Ω/0.5W喇叭，播放音质清晰、音量大。采用按键控制，无需外部MCU：长按录音、短按循环播放、长按电平保持播放。支持外接LED指示录音/播放状态。工作电压2.8-5.2V，待机电流仅6?A，自动休眠。可定制采样率（8K/12K/16K/24K）及录音时长，适用于玩具、安防提示、语音留言等产品。
工业级-40~70℃ 宽电压2.8-5.2V 直推喇叭
产品优势
高集成度
单芯片集成录音、存储、功放，外围电路极简。
单芯片集成录音、存储、功放，外围电路极简。
超低功耗
待机6?A，录音8.3mA，播放112.7mA，适合电池供电设备。
待机6?A，录音8.3mA，播放112.7mA，适合电池供电设备。
按键直控
三个按键独立控制，无需编程，降低开发门槛。
三个按键独立控制，无需编程，降低开发门槛。
音量大+LED指示
直推8Ω/0.5W喇叭，音量饱满；BUSY脚可接LED指示工作状态。
直推8Ω/0.5W喇叭，音量饱满；BUSY脚可接LED指示工作状态。
功能特点
内置麦克风录音，最长50秒（8kHz）
工作电压2.8-5.2V，支持锂电池/干电池
直推8Ω/0.5W喇叭，无需外置功放
不工作时自动进入休眠，待机6?A
按键功能：长按录音、短按循环播放、电平保持播放
采样率可选8K/12K/16K/24K（外部电平设定）
支持MIC录音和线路录音（定制）
BUSY脚输出：录音时常亮，播放时闪烁一次
支持定制：多段录音、上一曲/下一曲等功能
单芯片存储，无需外挂Flash
应用场景
语音玩具/发声玩偶
门铃/安防提示音
语音留言/提醒器
婴儿监护/安抚器
充电桩/广告牌语音播报
工业设备语音提示
录音笔/教学教具
车载报警/倒车语音
产品参数
| 工作电压 | 2.8V ~ 5.2V（典型3.7V/5V） |
| 录音电流 | 8.3mA |
| 播放电流 | 112.7mA（8Ω/0.5W喇叭） |
| 待机电流 | 6?A（自动休眠） |
| 录音时长 | 最长50秒（8kHz采样，低位数模式） |
| 采样率选项 | 8K/12K/16K/24K（外部电平配置） |
| 音频输出 | PWM直推8Ω/0.5W喇叭 |
| 控制方式 | 3个按键（高电平触发） |
| 封装形式 | SOP16 |
| 工作温度 | -40℃ ~ +70℃ |
引脚定义
1 AVSS
3 PB2
5 PB0
7 PI0
9 VPD
11 VSS
13 PC7
15 PC3
2 VCC
4 PB1
6 PI1
8 PWNN
10 PWMP
12 RST
14 PC4
16 PC2
▲ 顶视图（SOP16封装，引脚间距1.27mm）
| 引脚 | 名称 | 类型 | 功能说明 |
|---|---|---|---|
| 1 | AVSS | P | 电源地（模拟） |
| 2 | VCC | P | 电源输入(2.8~5.2V) |
| 3 | PB2 | I | 按键2，高电平有效：长按播放，松开停止（电平保持不可循环） |
| 4 | PB1 | I | 按键1，高电平有效：短按循环播放，断电停止 |
| 5 | PB0 | I | 按键0，高电平有效：长按录音，松开停止录音 |
| 6 | PI1 | I | 采样率选择端（与PI0配合） |
| 7 | PI0 | I | 采样率选择端 |
| 8 | PWNN | O | 喇叭负极（PWM输出） |
| 9 | VPD | P | 烧写脚（测试用） |
| 10 | PWMP | O | 喇叭正极（PWM输出） |
| 11 | VSS | P | 数字地 |
| 12 | RST | I | 复位，高电平有效 |
| 13 | PC7 | O | 忙信号：录音时常亮，播放时闪烁一次，可接LED |
| 14 | PC4 | I | 麦克风输入正极 |
| 15 | PC3 | I | 麦克风输入负极（参考MIC电路） |
| 16 | PC2: | 内部MIC电源调整脚 |
注：按键为高电平有效，建议外接下拉电阻。
工作原理
芯片上电后自动进入待机休眠，等待按键触发。按下PB0（录音键）时，芯片开始采集MIC输入的音频，经内部ADC转换为数字信号并存入内置Flash，同时BUSY脚输出高电平（LED常亮）。松开按键即停止录音并保存。短按PB1（循环播放键）时，芯片从Flash中读取录音数据，经PWM驱动喇叭循环播放，BUSY脚输出闪烁脉冲。长按PB2（电平保持播放键）时，按住播放，松开停止。播放结束后芯片自动休眠，待机电流仅6?A。
按键触发 → 录音/播放 → 音频编码/PWM解码 → 喇叭输出

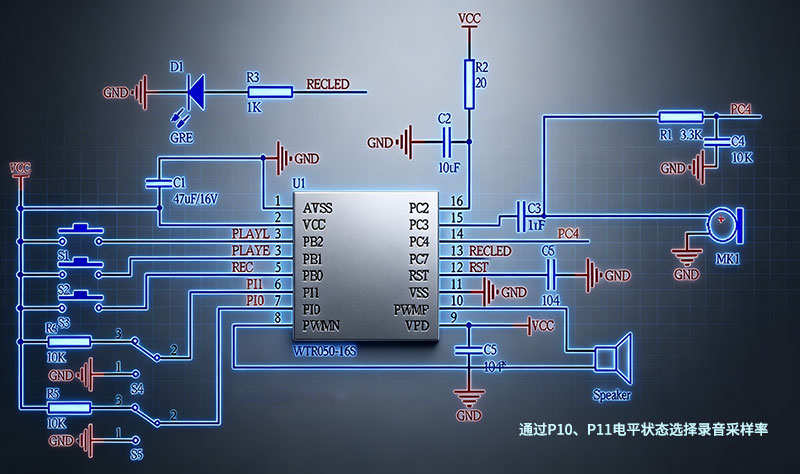

参考原理图
MIC录音 + 3按键控制 + 喇叭直推 + LED指示典型应用图
客户案例
儿童玩具品牌
集成WTR050实现语音录制和播放，增强玩具互动性，成本优势明显，年出货500K+。
安防设备厂商
用于门磁报警器，录制个性化报警语音，待机功耗极低，电池可续航一年。
婴儿监护器厂商
录音留言功能，直推喇叭音量大，清晰度高，深受宝妈喜爱。
充电桩企业
用于充电桩语音提示，无需MCU，按键控制简单可靠。
常见问题
录音最长可以录多久？
出厂默认8kHz采样、低位数模式，最长50秒。可通过外部电平选择更高采样率，但录音时间相应缩短，参考规格书中的表格。
能否直接驱动喇叭？是否需要外接功放？
可以直接驱动8Ω/0.5W喇叭，芯片内部集成PWM功放，无需外置功放。
支持哪些控制方式？
支持三个独立按键（高电平触发），分别为录音、循环播放、电平保持播放。可通过定制增加更多按键功能。
待机功耗是多少？如何进入休眠？
待机电流仅6?A，播放或录音结束后自动进入休眠，无需额外指令。
按键触发电平是多少？是否需要上拉/下拉？
按键高电平有效（2.8-5.2V），建议外接10kΩ下拉电阻，避免悬空误触发。

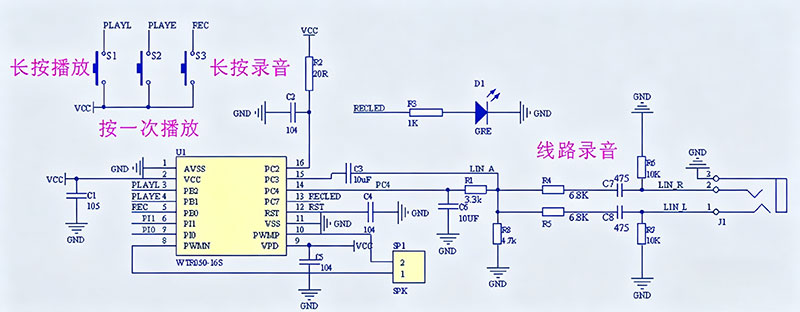

是否支持线路录音？
标准版本支持MIC录音，如有线路录音需求可联系业务定制。
能否增加多段录音或上一曲/下一曲功能？
可以，该芯片支持开发定制，具体需求可联系业务评估。
